Vysokovýkonné svěrky Zámečnická svěrka SLM
Upínací síla až 8 500 N při utahovacím momentu od 25 Nm | O 20% vyšší upínací síla díky optimalizovanému profilu vodicí tyče | Nejvyšší bezpečnost díky lineárnímu přenosu síly u kluzného ramene | Dlouhá životnost díky speciální žáruvzdorné kluzné vložce ze slinuté slitiny, výklopné o 35°
- Vhodné pro
- Kov
Výhody produktu
- Upínací síla až 8 500 N při utahovacím momentu od 25 Nm
- O 20% vyšší upínací síla díky optimalizovanému profilu vodicí tyče
- Nejvyšší bezpečnost díky lineárnímu přenosu síly u kluzného ramene
- Dlouhá životnost díky speciální žáruvzdorné kluzné vložce ze slinuté slitiny, výklopné o 35°
Popis produktu
Maximální stabilita
Optimalizovaný tvar profilu zaručuje rychlejší dosažení upínací síly při vyšší stabilitě a bezpečnosti. Pevné rameno a přítlačná deska jsou zhotoveny z jednoho kusu. Materiál je zušlechtěný a tudíž velmi pružný a tuhý ve zkrutu.
Kované kluzné rameno
Vytvořené kluzné rameno ve tvaru U ze zušlechtené kované oceli zaručuje díky lineárnímu přenosu síly nejvyšší bezpečnost a vydrží nejvyšší zatížení. Můžete se na něj vždy spolehnout.
Speciální výkyvná přítlačná kulová hlava
Vůči vysokým teplotám odolnou, výkyvnou přítlačnou destičku na kulovém čepu lze naklonit v úhlu až 35°. Vyměnitelná sestava obsahuje kluznou vložku ze slinuté slitiny, která je nasycena olejem. Díky vynikajícím kluzným vlastnostem dochází k ideálnímu přenosu upínací síly. Životnost mechanismu je extrémně vysoká.
Zušlechtěné vřeteno
Zušlechtěné, obzvlášt pevné vřeteno se neopotřebovává. To znatelně prodlužuje dobu životnosti.

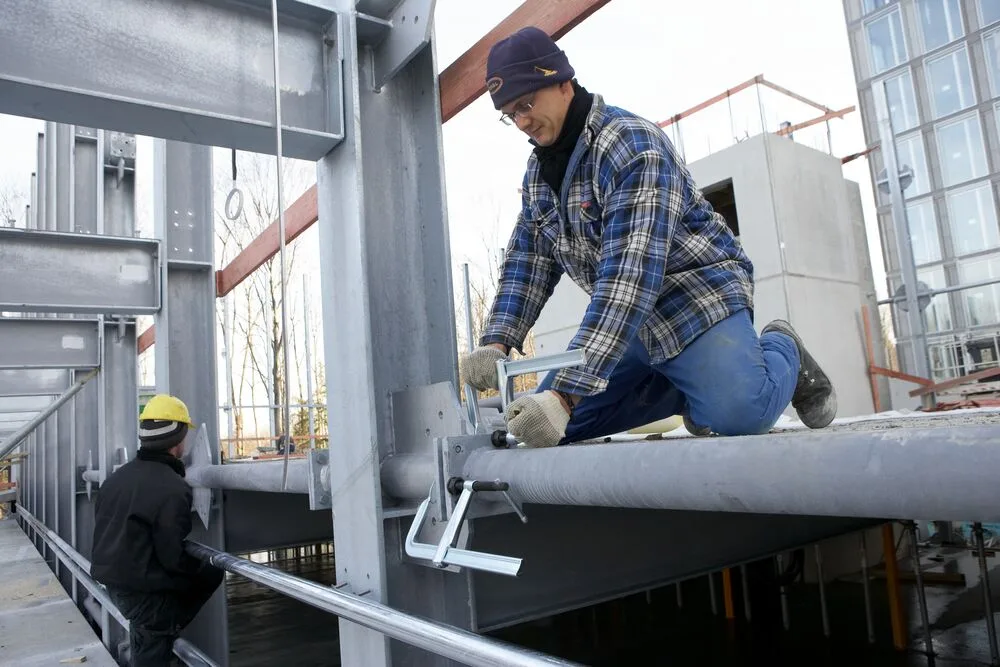

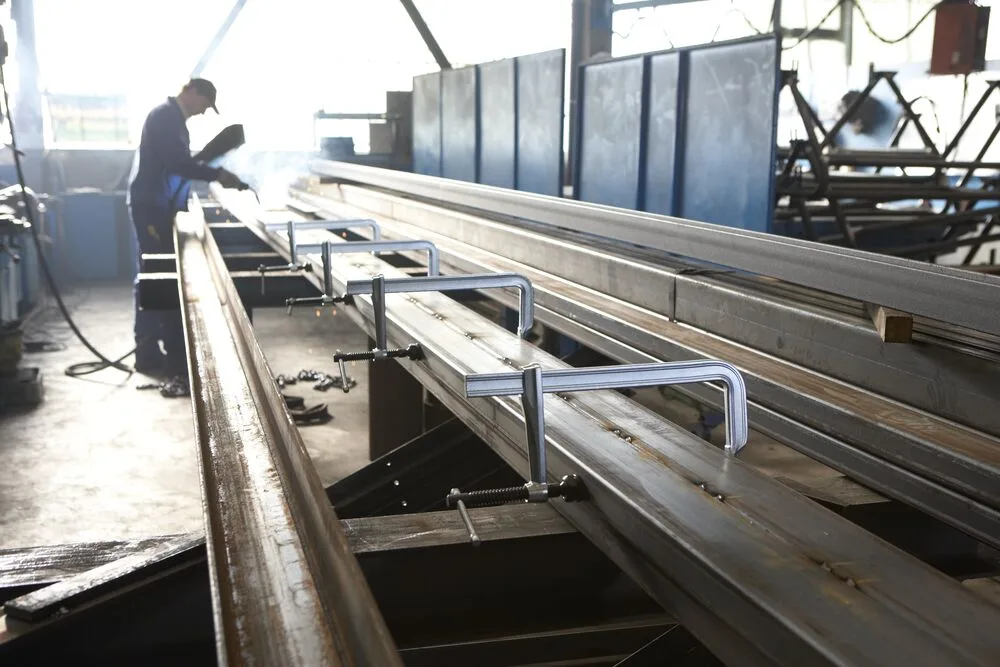

Použití
Kovovýroba
Zámečnické práce
- Vysoce výkonné upínání
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované a tvrzené oceli, fosfátované
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, fosfátovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- SLM
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| SL20M | 200 | 120 | 28x11 | 1,81 |
| SL25M | 250 | 120 | 28x11 | 1,91 |
| SL30M | 300 | 120 | 28x11 | 2 |
| SL40M | 400 | 120 | 28x11 | 2,2 |
| SL50M | 500 | 120 | 28x11 | 2,41 |
| SL60M | 600 | 120 | 28x11 | 2,61 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
