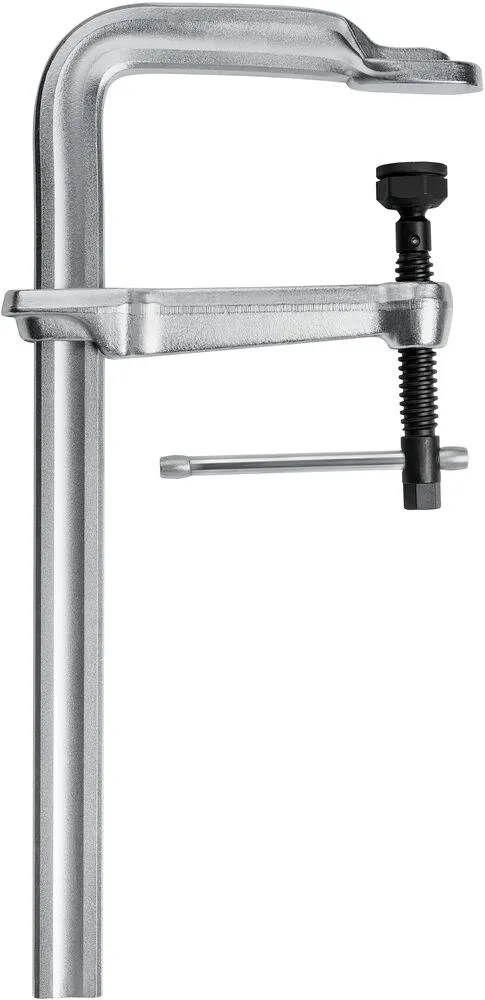

Vysokovýkonné svěrky Vysokovýkonná svěrka, těžká STBM
Upínací síla až 22 000 N při utahovacím momentu od 70 Nm | Dlouhá životnost díky speciální žáruvzdorné kluzné vložce ze slinuté slitiny, výklopné o 35° | Se šestihranem 19 mm na konci vřetena
- Vhodné pro
- Kov
Výhody produktu
- Upínací síla až 22 000 N při utahovacím momentu od 70 Nm
- Dlouhá životnost díky speciální žáruvzdorné kluzné vložce ze slinuté slitiny, výklopné o 35°
- Se šestihranem 19 mm na konci vřetena
Použití

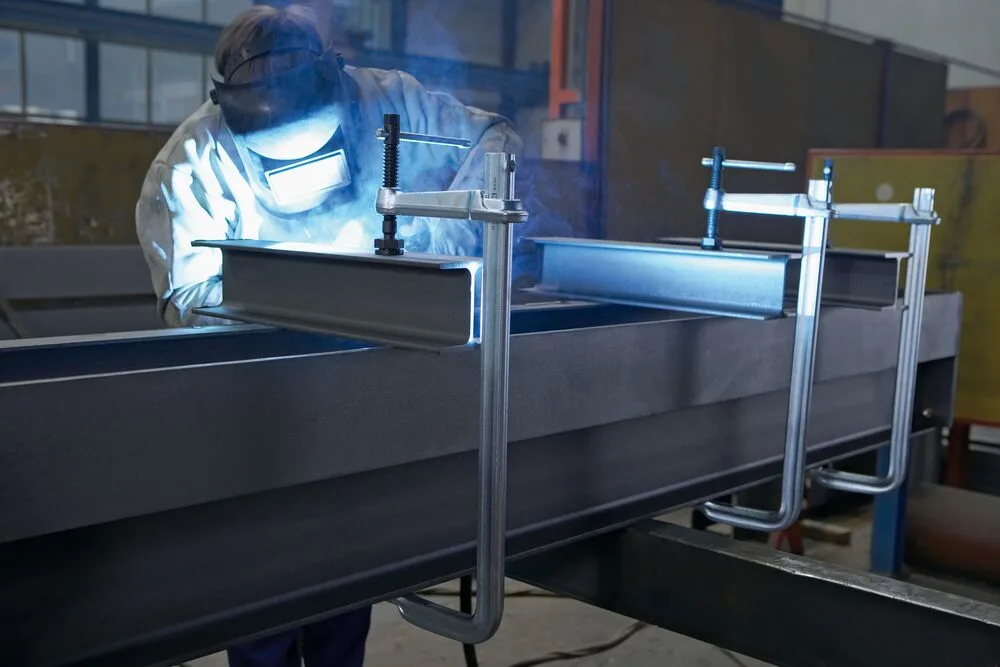

Kovovýroba
Zámečnické práce
- Vysoce výkonné upínání
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované a tvrzené oceli, fosfátované
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, fosfátovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- STBM
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| STB30M | 300 | 175 | 40x20 | 5,61 |
| STB40M | 400 | 175 | 40x20 | 6,1 |
| STB50M | 500 | 175 | 40x20 | 6,67 |
| STB60M | 600 | 175 | 40x20 | 7,23 |
| STB80M | 800 | 175 | 40x20 | 8,35 |
| STB100M | 1000 | 175 | 40x20 | 9,32 |
| STB125M | 1250 | 175 | 40x20 | 10,77 |
| STB150M | 1500 | 175 | 40x20 | 12,2 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
