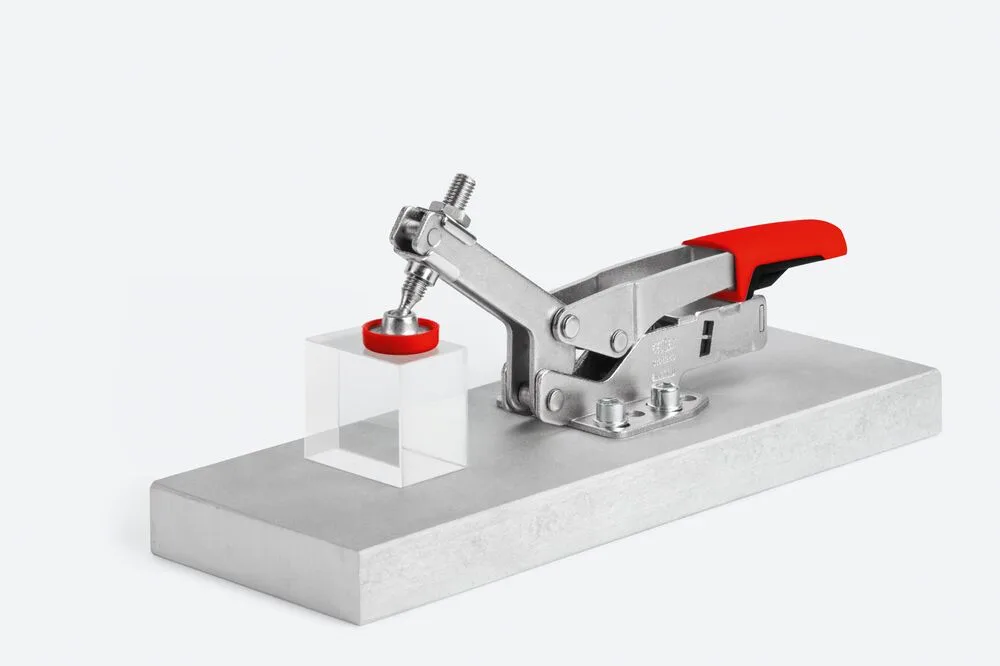

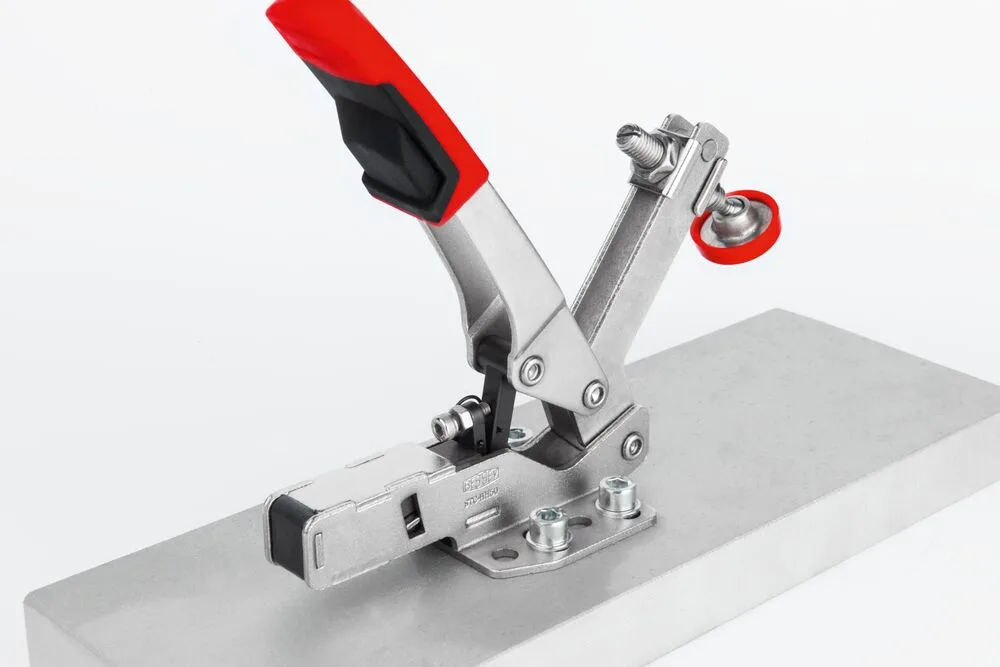

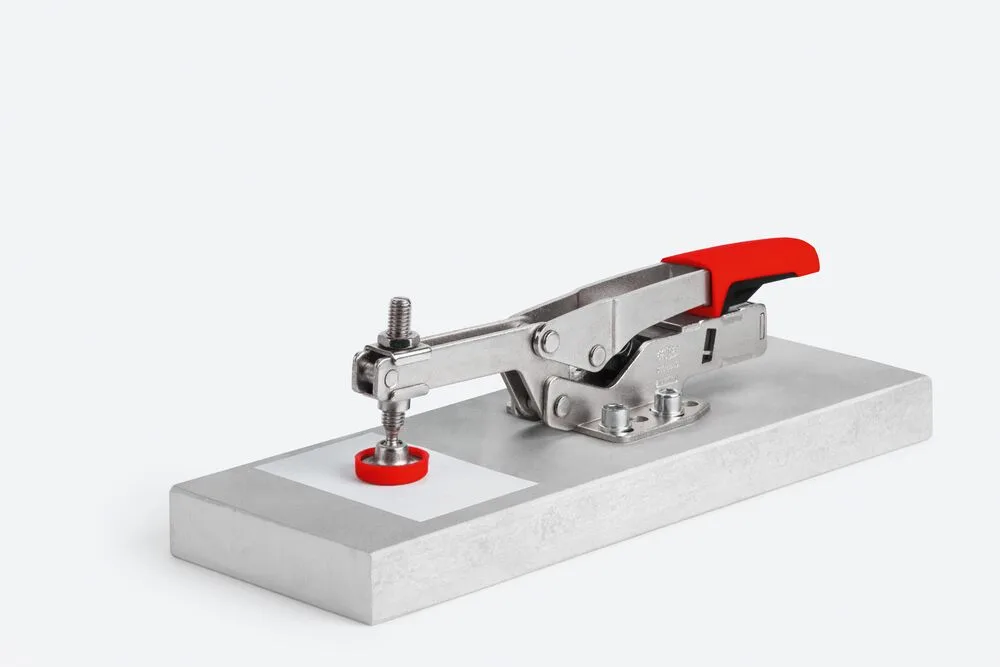

Variabilní upínače s kloubovou pákou Vodorovný upínač s vodorovnou upínací deskou STC-HH
Při sevření je páka vodorovně | Automatické nastavení upínací výšky do 35 mm, bez nastavování šroubu přítlačné destičky | Upínací síla nastavitelná až 2 500 N šroubem v kloubu | Pro dlouhou životnost zhotoveno ze zušlechtěného ocelového plechu | Upínací otvory v milimetrových i palcových roztečích | Kvalitní dvoukomponentní rukojeť odolná proti olejům
DřevoVýhody produktu
- Při sevření je páka vodorovně

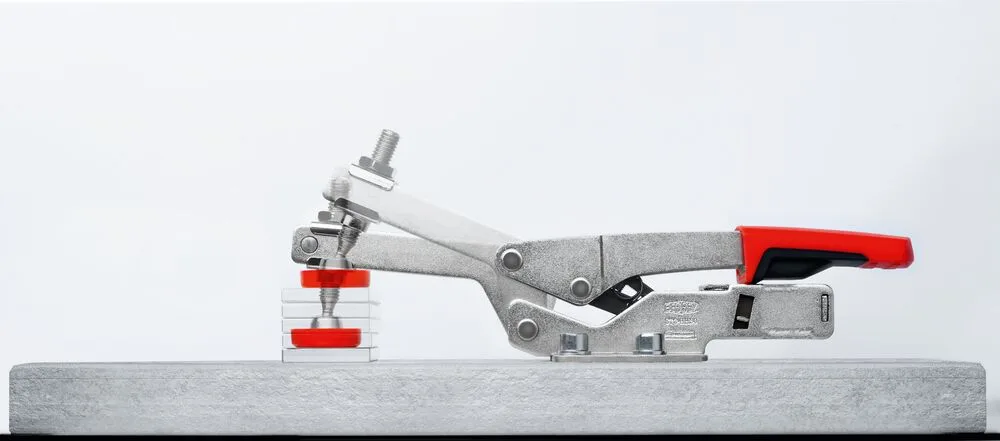

- Automatické nastavení upínací výšky do 35 mm, bez nastavování šroubu přítlačné destičky
- Upínací síla nastavitelná až 2 500 N šroubem v kloubu
- Pro dlouhou životnost zhotoveno ze zušlechtěného ocelového plechu
Popis produktu
Rychle použitelný při prvním nasazení i po výměně obrobku

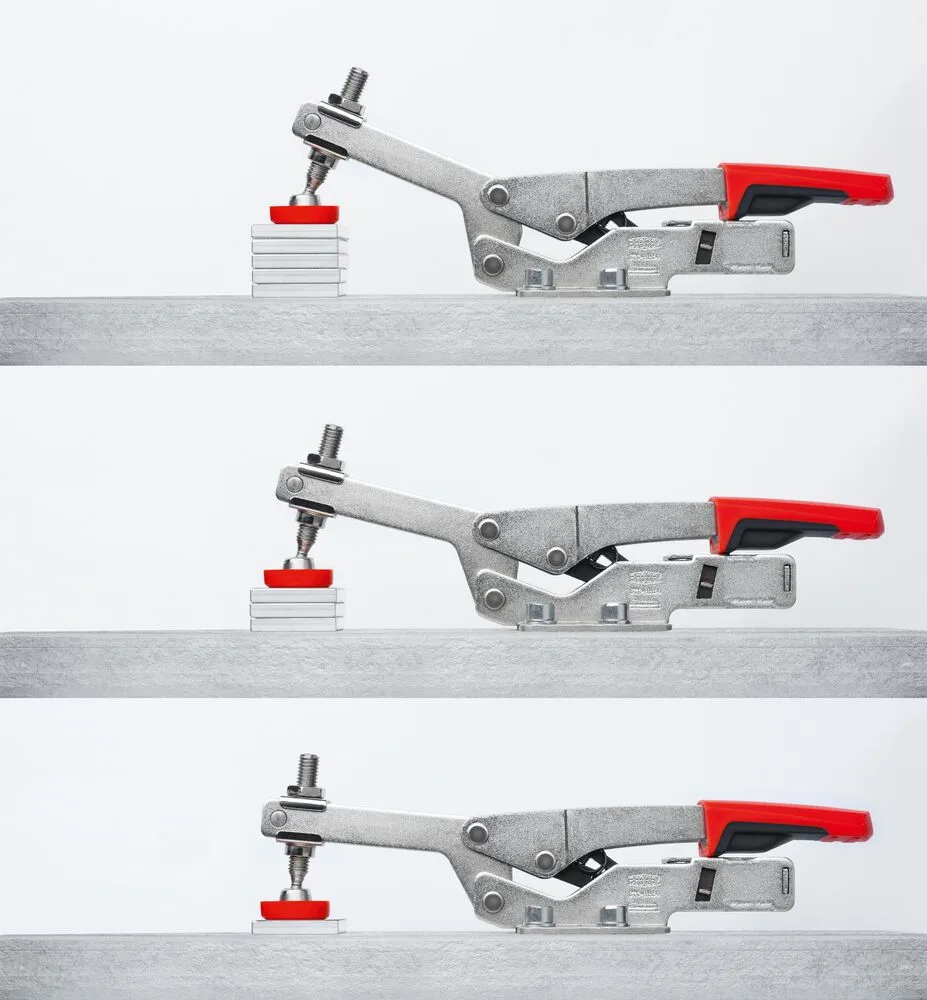

Rychloupínač BESSEY STC se přizpůsobí stejnou upínací silou na obrobky různého rozměru bez manuálního nastavování šroubu upínací destičky:
- v důsledku automatického upínacího rozsahu
Nekompromisně mnohostranný
Jedna velikost rychloupínače BESSEY nahradí více rozměrově různých konkurenčních upínačů:
- pro extrémně velký rozsah upnutí, díky patentované mechanice
Výkonný a šetrný
Šetrné upinání obrobků s choulostivým například dýhovaným nebo lakovaným povrchem, v důsledku:
- odnímatelné ochranné krytky přítlačné destičky

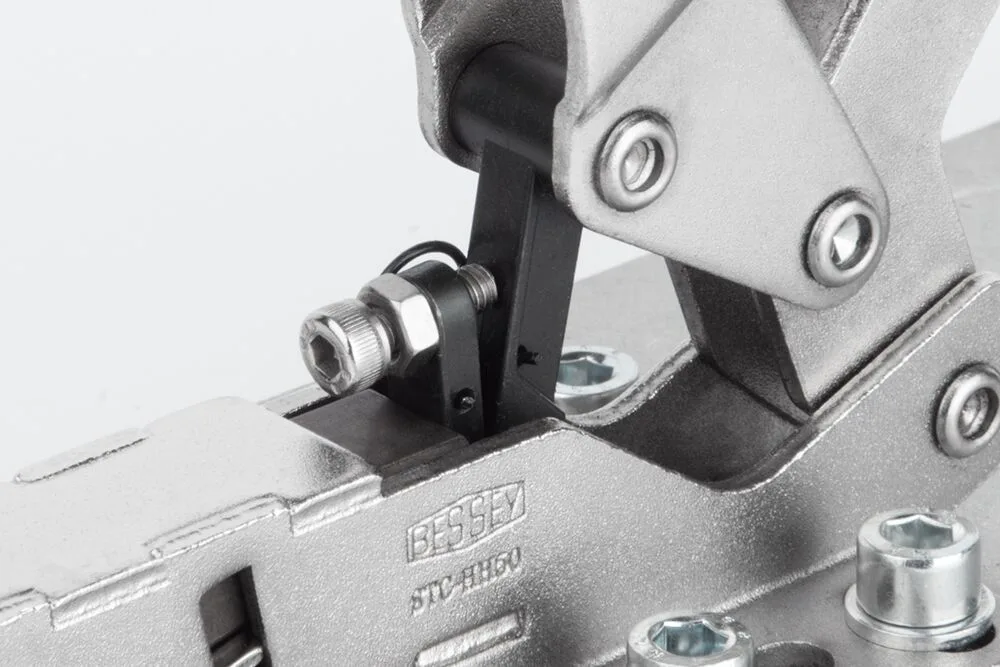

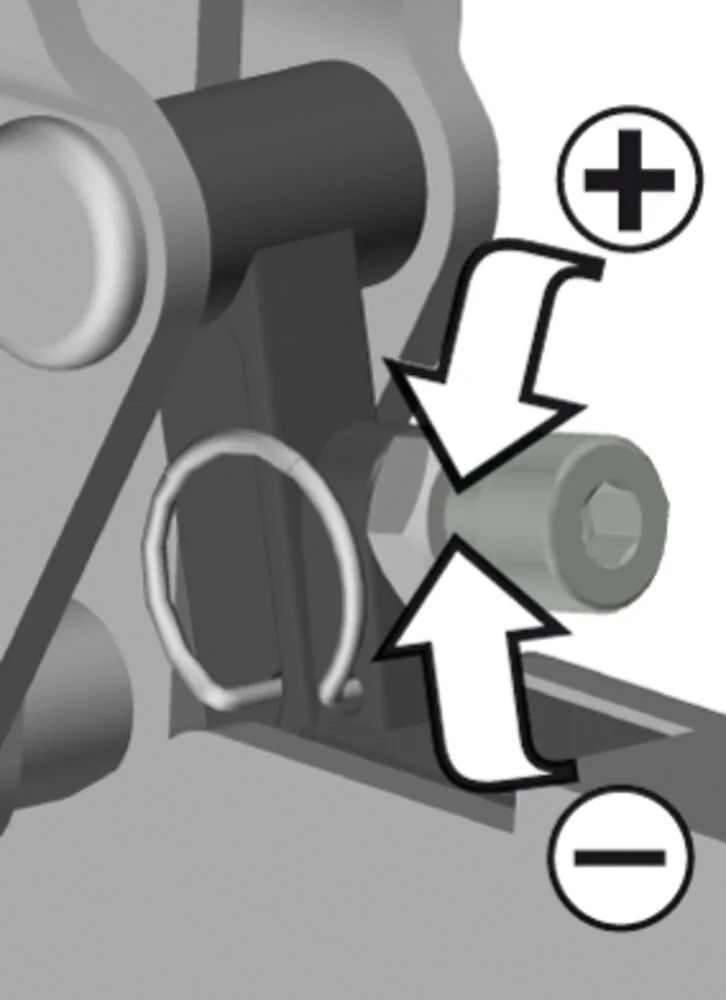

- regulace upínací síly pomocí nastavovacího šroubu v kloubu
Použití

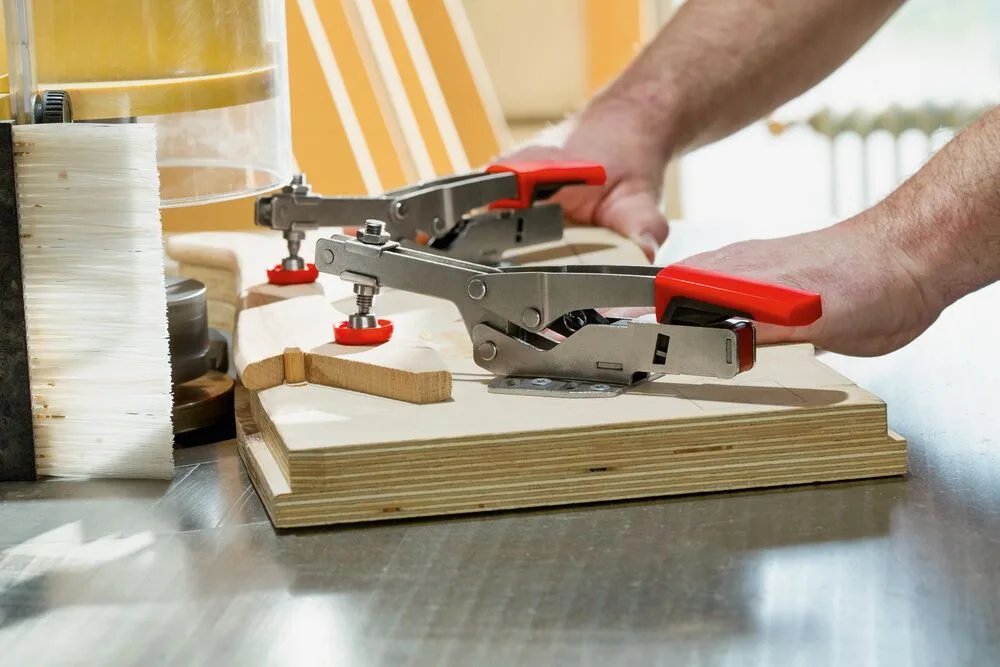

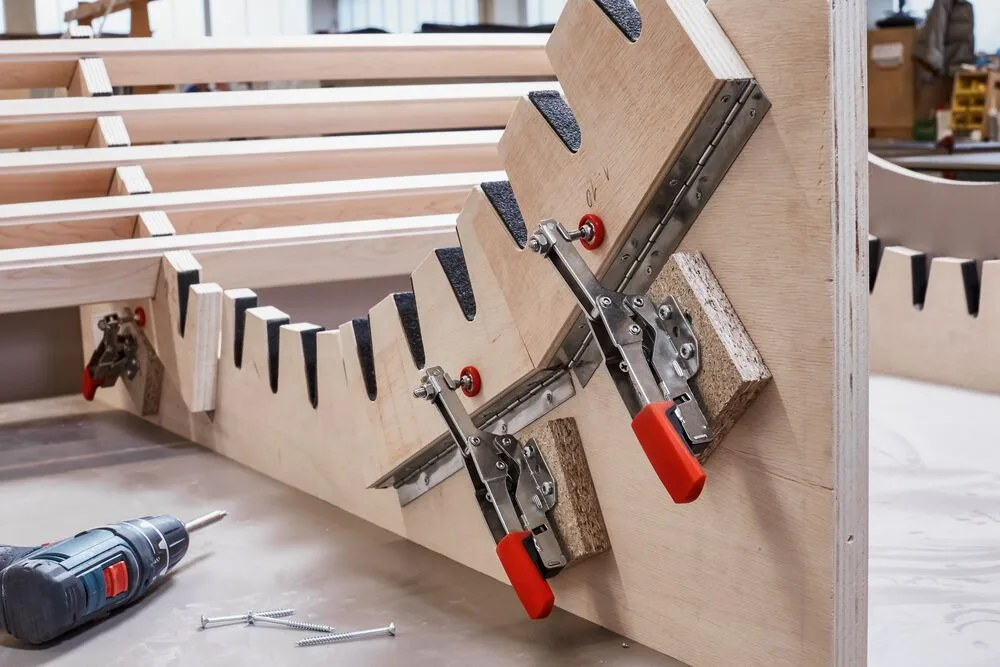

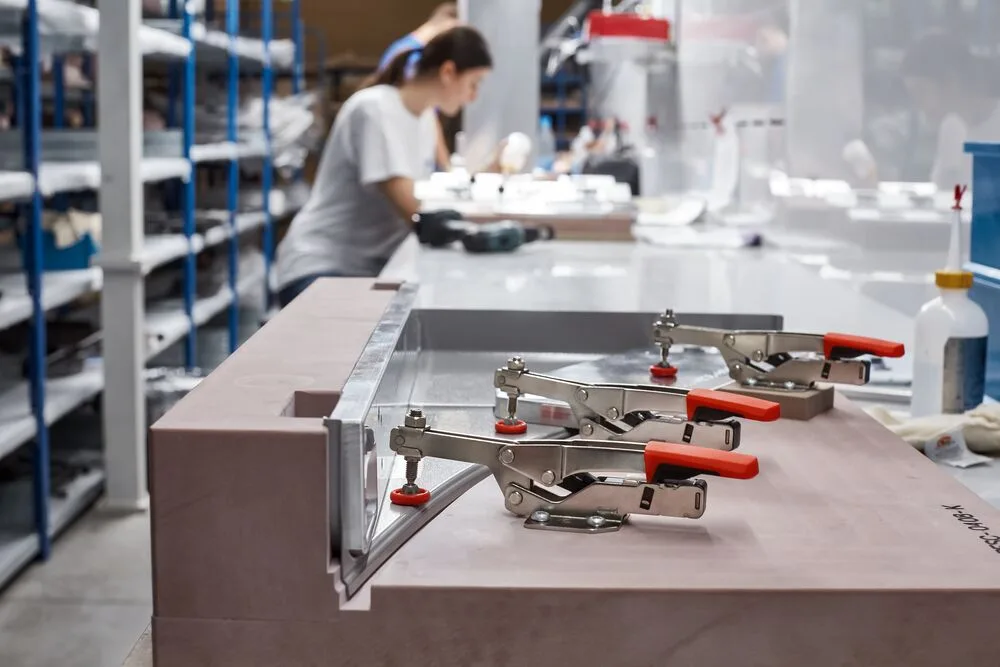

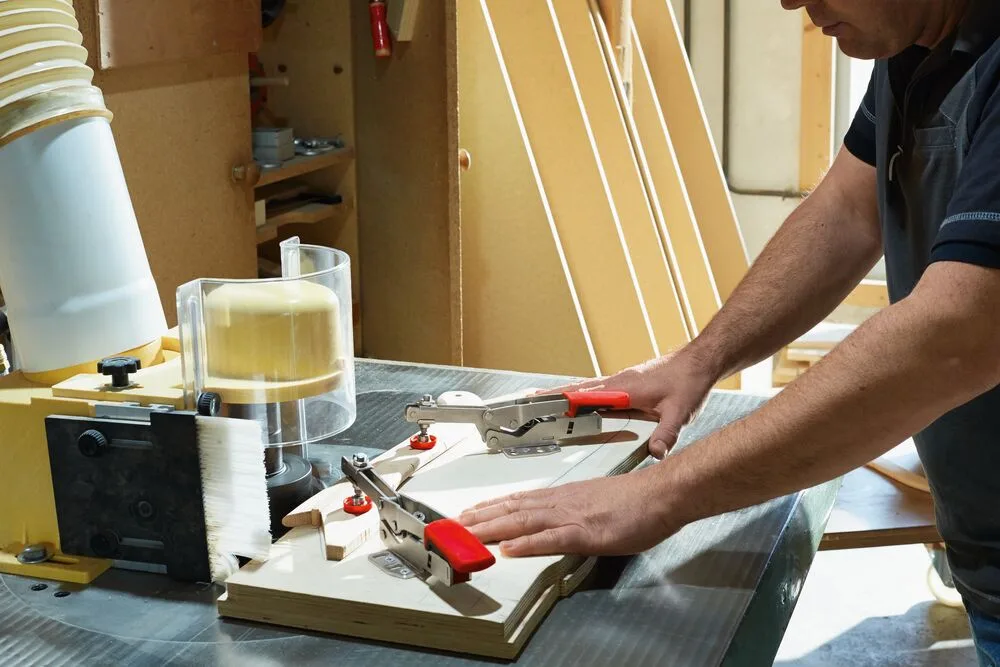

Truhlářské a nábytkářské práce
Práce v interiéru
- DIY
- Rychlé opravy pomocí samonastavovacího rozpětí
Materiál a provedení
Plechové díly z tvrzené a poniklované oceli
Vřeteno z oceli, pozinkované
- Rukojeť z dvousložkového plastu
- Ochranné krytky z plastu
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- STC-HH
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení

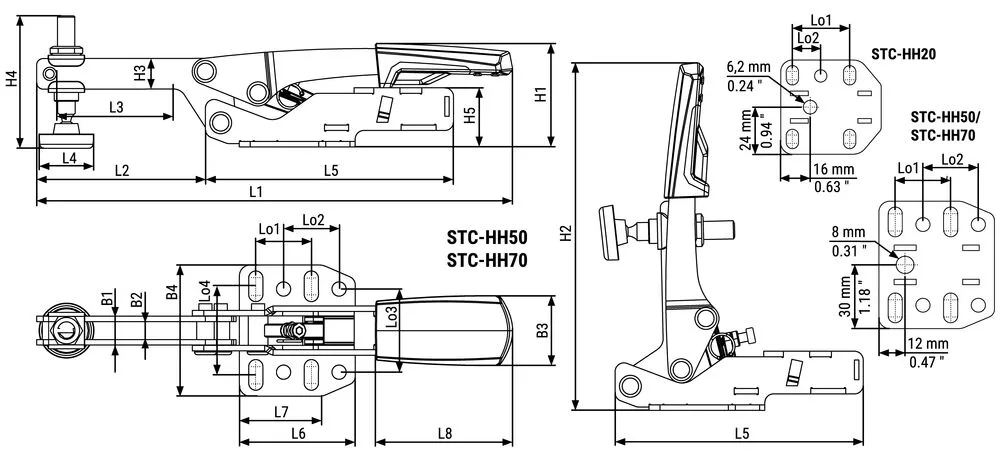

Tabulka variant
| Kód | Rozpětí (mm) | Upínací síla (N) | Automatické přizpůsobení (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| STC-HH20 | 35 | 1100 | 20 | 0,2 |
| STC-HH20SB | 35 | 1100 | 20 | 0,2 |
| STC-HH50 | 40 | 2500 | 35 | 0,38 |
| STC-HH50SB | 40 | 2500 | 35 | 0,38 |
| STC-HH70 | 60 | 2500 | 35 | 0,42 |
| STC-HH70SB | 60 | 2500 | 35 | 0,42 |
Údržba a bezpečnost
Údržba a péče
Odstraňte největší nečistoty.
Vřeteno pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
