Upínák na pracovní stůl stroje Upínák s podávacím ramenem GRS
Upínací síla až 7 500 N | Výkyvný a výškově spojitě nastavitelný | Venku umístěná vřetena umožňují volný přístup do pracovní oblasti a upínání ve stísněných prostorách | Pro vrtání a lehké frézování
- Vhodné pro
- Kov
Výhody produktu
- Upínací síla až 7 500 N
- Výkyvný a výškově spojitě nastavitelný
- Venku umístěná vřetena umožňují volný přístup do pracovní oblasti a upínání ve stísněných prostorách

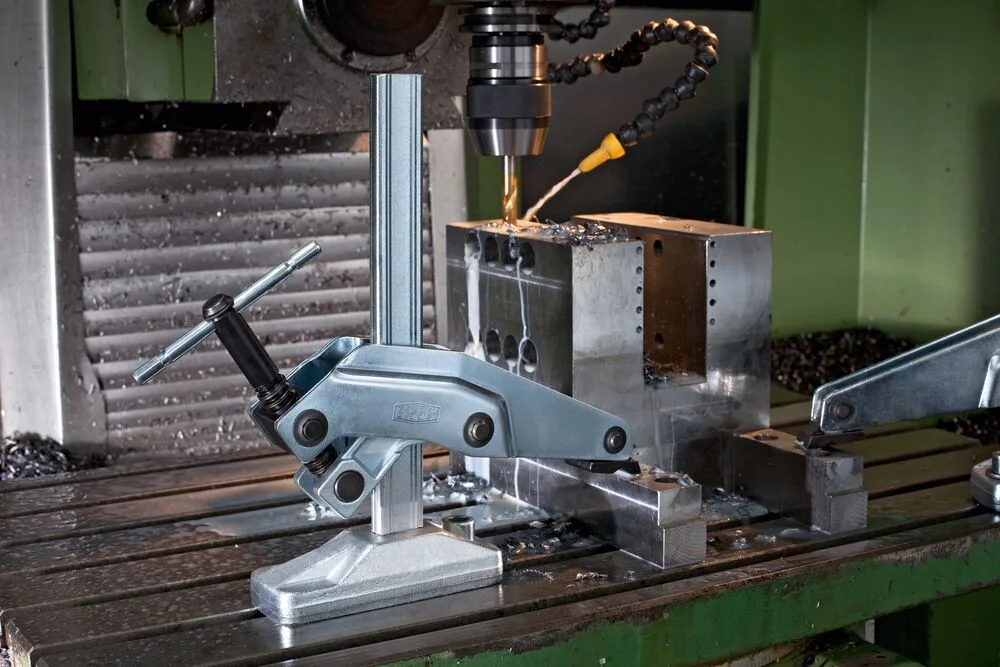

- Pro vrtání a lehké frézování
Použití
Kovovýroba
Zámečnické práce
- K upínání na přípravky a pracovní stoly
Materiál a provedení
Základní těleso z lité oceli, pozinkované
Kolejnicové a kluzné rameno z tvrzené oceli, pozinkované
- Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, fosfátovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- GRS
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant

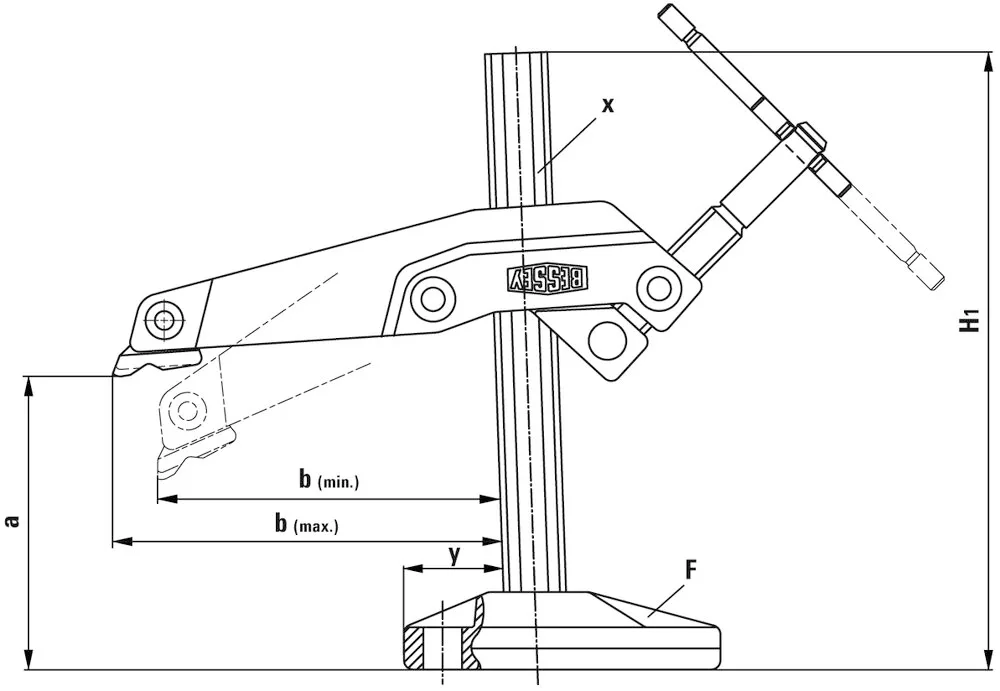

| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Otvor pro upevňovací šroub (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| GRS20-12 | 200 | 123–140 | 28x11 | 16,5 | 2,81 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
