Upínací prvky pro svářecí stoly Upínací prvek se speciální přítlačnou destičkou TWM28
Upínací síla až 6 500 N | Individuální upínání s přesnou polohou | Zušlechtěný profil vodící tyče a kluzný třmen pro pružné a elastické upínání | Zušlechtěná vřetena – obzvláště stabilní a odolná vůči opotřebení – pro znatelně delší životnost | Dlouhá životnost díky tepelně odolné speciální přítlačné destičce s vložkou ze spékané oceli, otočné do 35°
- Vhodné pro
- Kov
Výhody produktu
- Upínací síla až 6 500 N
- Individuální upínání s přesnou polohou
- Zušlechtěný profil vodící tyče a kluzný třmen pro pružné a elastické upínání
- Zušlechtěná vřetena – obzvláště stabilní a odolná vůči opotřebení – pro znatelně delší životnost
Použití
Kovovýroba
Zámečnické práce

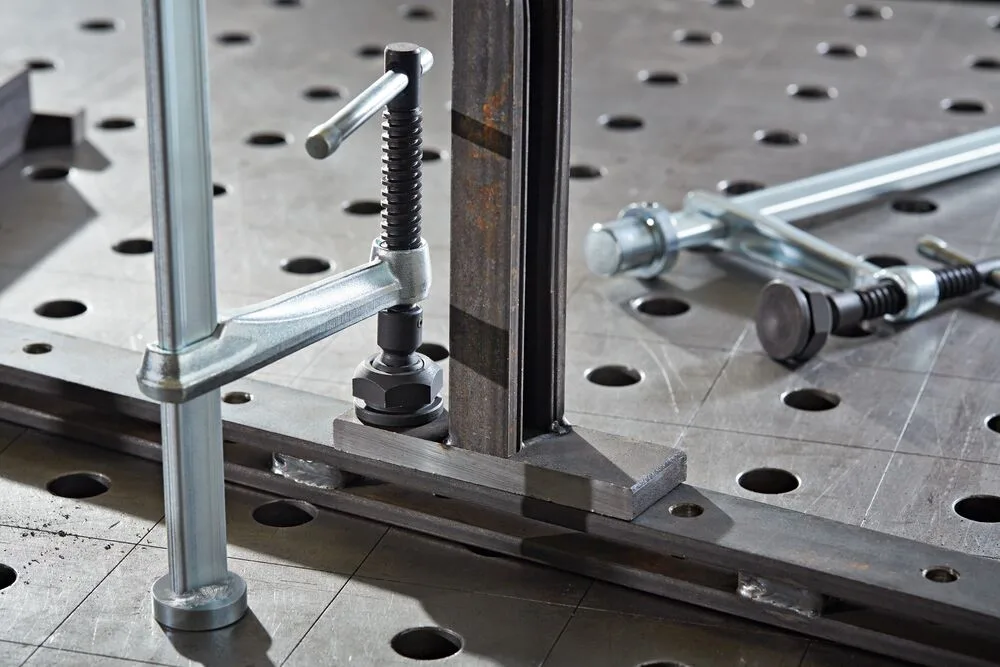

- Bezpečně svařujte se specialistou na upínací nástroje
Materiál a provedení
Kolejnicové a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované a tvrzené oceli, fosfátované
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, fosfátovaná
- Spojovací prvky z oceli, pozinkované nebo fosfátované
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TWM
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení

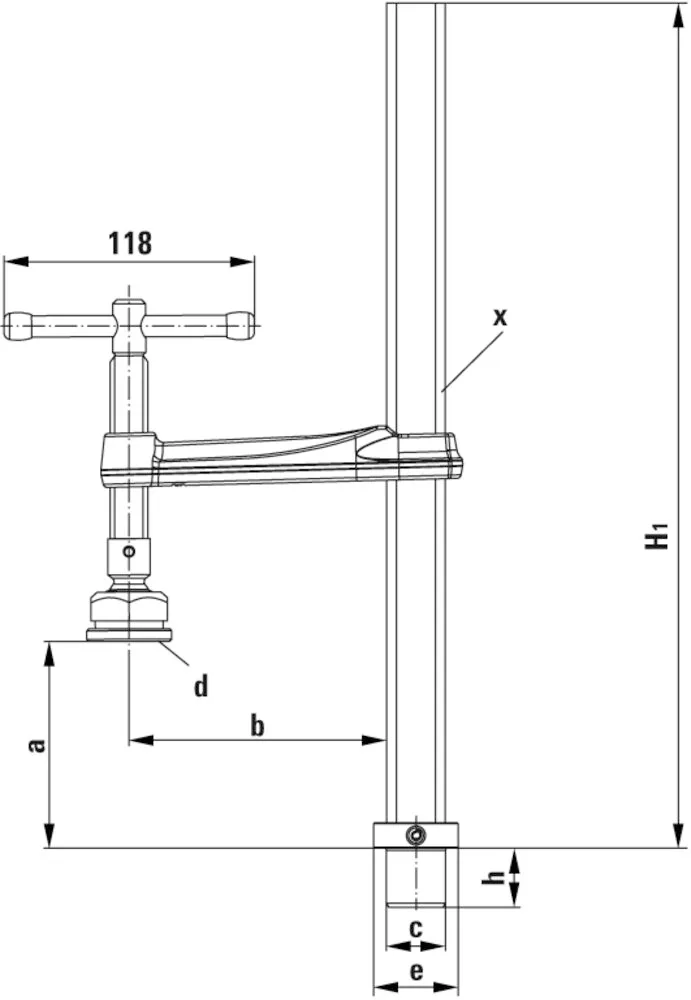

Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Svorníku (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| TWM28-30-12 | 300 | 120 | 28 | 28x11 | 1,78 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte (neplatí u pákového provedení).
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
- Západku pravidelně čistěte a olejujte (neplatí u pákového provedení).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
