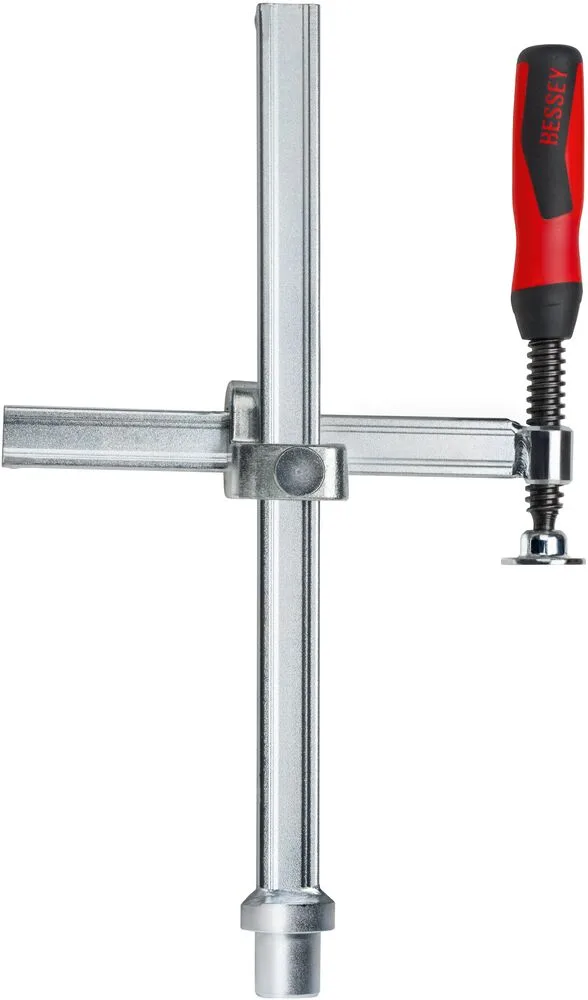

Upínací prvky pro svářecí stoly Upínací prvek na svářecí stoly s variabilním vyložením TWV

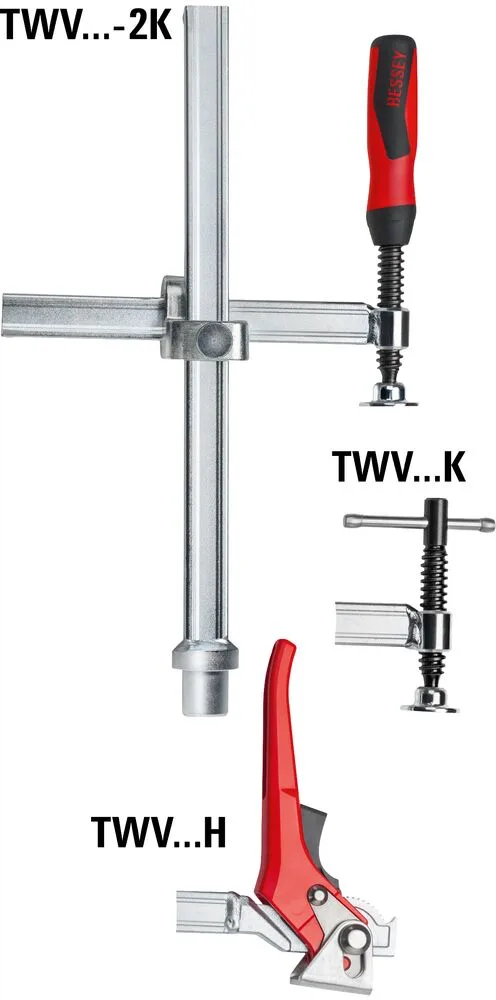

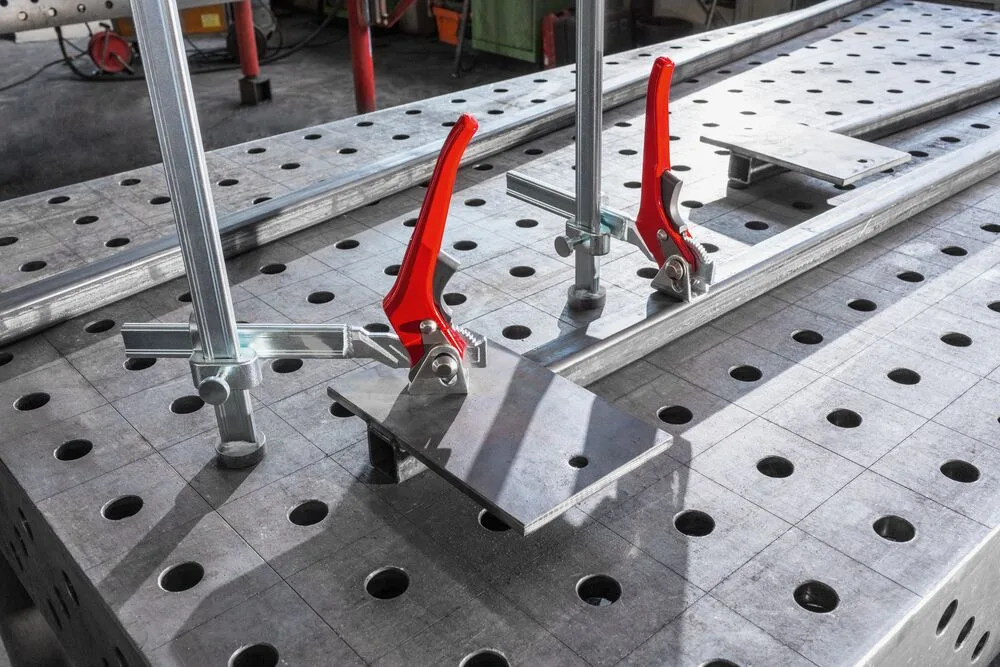

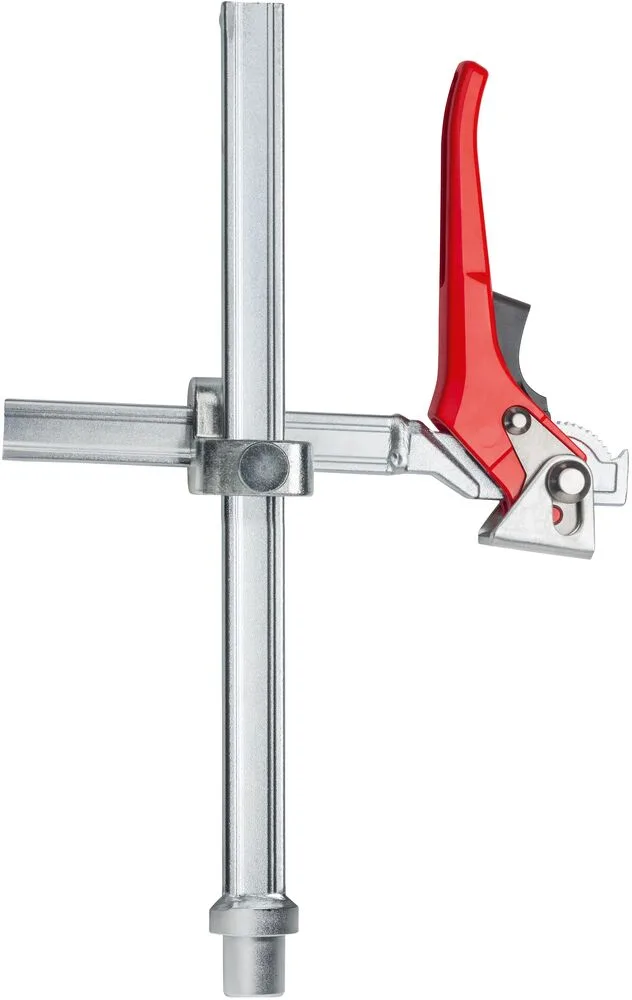

TWV16: Upínací síla až 2 500 N, TWV28: Upínací síla až 5 500 N | Individuálni upínání v přesné poloze | Zušlechtěná vodící tyč a kluzné rameno pro pružné a pevné upnutí | Plynule nastavitelné vyložení | Různá provedení: | Velmi kvalitní dvoukomponentní rukojeť, se zaobleným koncem i kolíková rukojeť. Přesné vřeteno s trapézovým závitem a hladkým chodem. Přítlačná destička vyměnitelná bez nástrojů | Páková rukojeť se západkovým mechanismem pro přesné a rychlé upínání odolné vůči vibracím
- Vhodné pro
- Kov
Výhody produktu
- TWV16: Upínací síla až 2 500 N, TWV28: Upínací síla až 5 500 N
- Individuálni upínání v přesné poloze
- Zušlechtěná vodící tyč a kluzné rameno pro pružné a pevné upnutí
- Plynule nastavitelné vyložení
Popis produktu

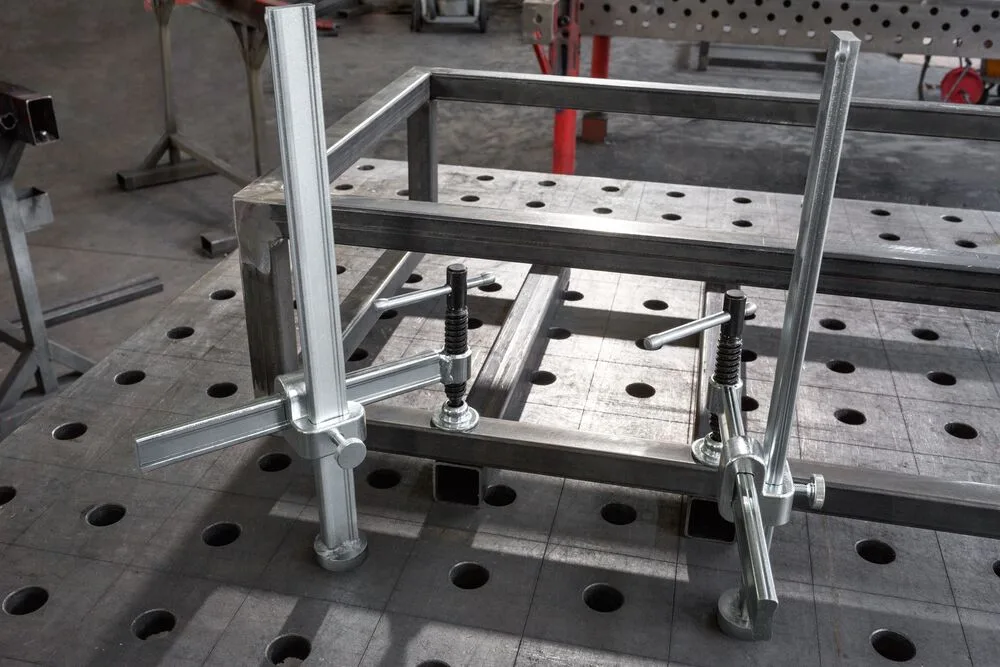

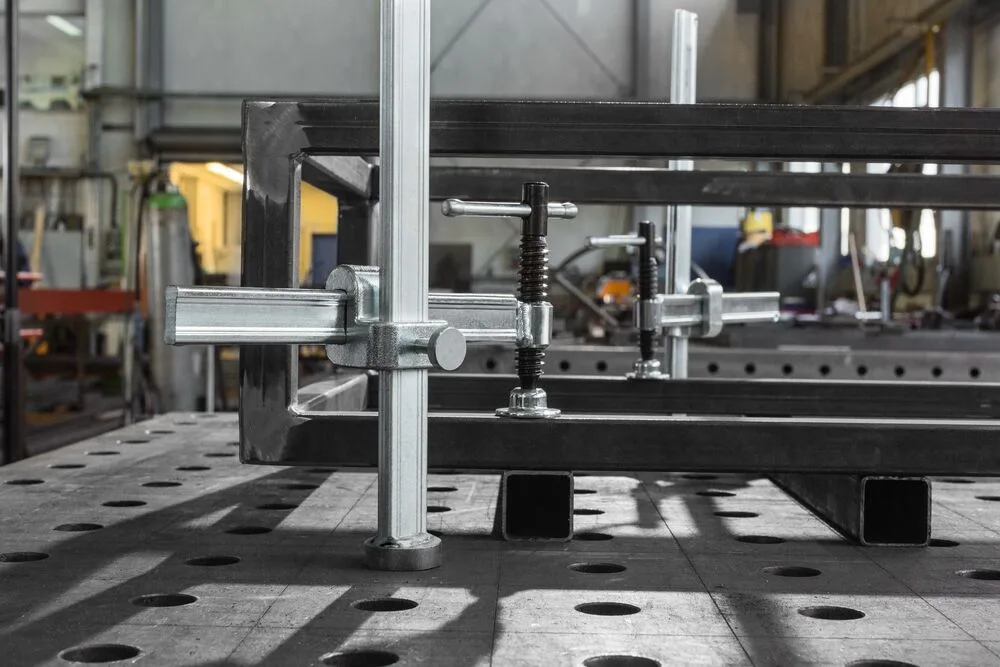

Nastavitelné vyložení

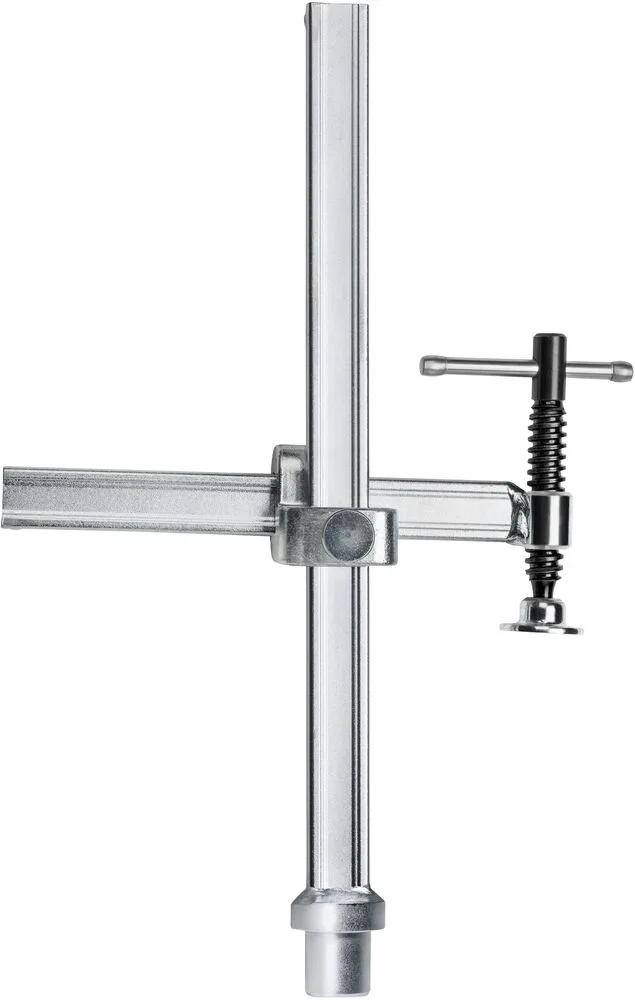

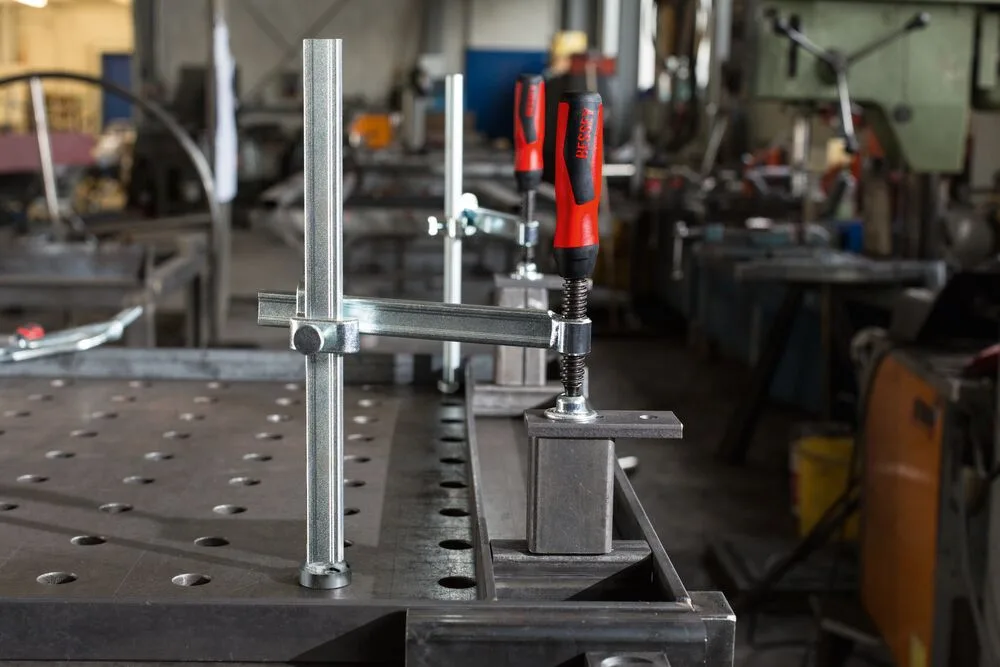

Upínací prvky BESSEY TWV určené pro svářecí stoly mají plynule nastavitelné vyložení a jsou k disposici ve třech provedeních rukojetí.
Pevné vyložení 100 mm, 120 mm nebo 140 mm
Upínacích prvky BESSEY TW mají 3 rozměry pevného vyložení a 3 typy rukojetí.
Silné a speciální
Upínací prvek TWM28 disponuje tepelně odolnou, do 35° výkyvnou speciální přítlačnou destičkou s vložkou ze sintrovaného kovu. U varianty TW28GRS s upínacím ramenem leží vřeteno vně což uvolňuje přístup do pracovního prostoru.
Dokonalé pro zábradlí
Bez ohledu na to, zda je povrch obrobku kulatý, oválný nebo hranatý – stolní nástavce Vario TWVAD se vždy dokonale hodí. Je totiž možné jej na obrobek nasadit plynule v rozmezí od tupého do ostrého úhlu 60°.
Rychloupínací kloubové svěrky
Díky nástavci TWA-STC a odpovídajícímu prodloužení TWX je možné rychloupínací kloubové svěrky BESSEY s horizontální upínací deskou rychle upravit i pro použití na svářecích stolech.
Šikmé a vodorovné upínání
Výkyvný adapter TW28AV v kombinaci s prodloužením TW28X umožňuje, prostřednictvím vřetene plynule výkyvného v úhlu od -52° do +52°, šikmé i vodorovné upínání.
Použití

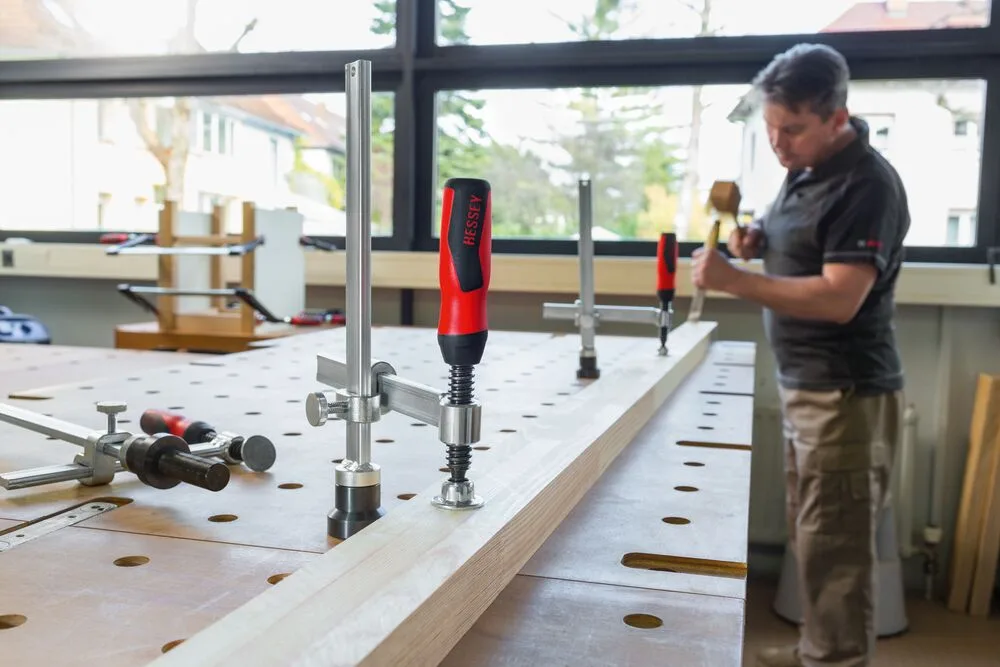

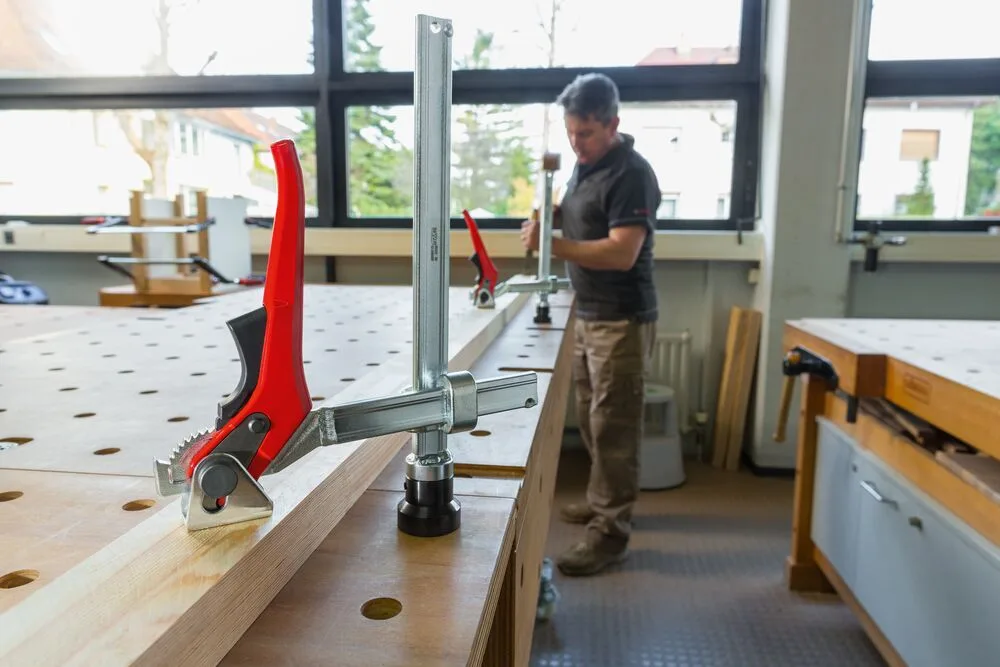

Truhlářské a nábytkářské práce
Práce v interiéru
- DIY
- Upněte bezpečně a variabilně na pracovní stoly
Materiál a provedení
Kolejnicové a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované a tvrzené oceli, fosfátované
- Rukojeť z dvousložkového plastu
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, fosfátovaná
- Spojovací prvky z oceli, pozinkované nebo fosfátované
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TWV
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant

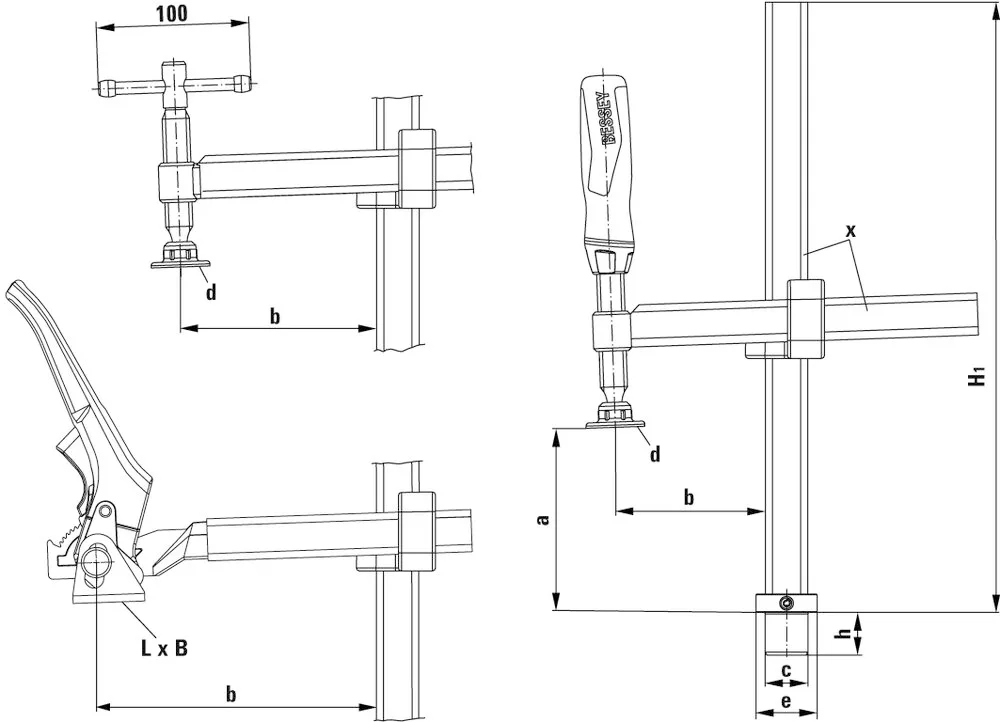

| Kód | Rozpětí (mm) | Vyložení (mm) | Svorníku (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| TWV16-20-15-2K | 200 | 30–150 | 16 | 22x8,5 | 1,12 |
| TWV16-20-15K | 200 | 30–150 | 16 | 22x8,5 | 1,04 |
| TWV16-20-15H | 200 | 60–150 | 16 | 22x8,5 | 1,21 |
| TWV28-30-17-2K | 300 | 40–175 | 28 | 28x11 | 2,218 |
| TWV28-30-17K | 300 | 110–175 | 28 | 28x11 | 2,105 |
| TWV28-30-17H | 300 | 110–175 | 28 | 28x11 | 2,481 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte (neplatí u pákového provedení).
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
- Západku pravidelně čistěte a olejujte (neplatí u pákového provedení).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
