Korpusové svěrky a ploché upínky UniKlamp UK
Upínací síla až 1 500 N | Paralelní upínací plochy s extra velkými dosedacími plochami | Upínání různých forem kolem vodicí tyče | Univerzální použití | Lehké a dobře ovladatelné | Přestavba bez použití nástroje z upínání na rozpírání | Na displeji pro sammobslužný prodejí
- Vhodné pro
- Citlivé materiály
Dřevo Plasty
Výhody produktu
- Upínací síla až 1 500 N
- Paralelní upínací plochy s extra velkými dosedacími plochami
- Upínání různých forem kolem vodicí tyče
- Univerzální použití

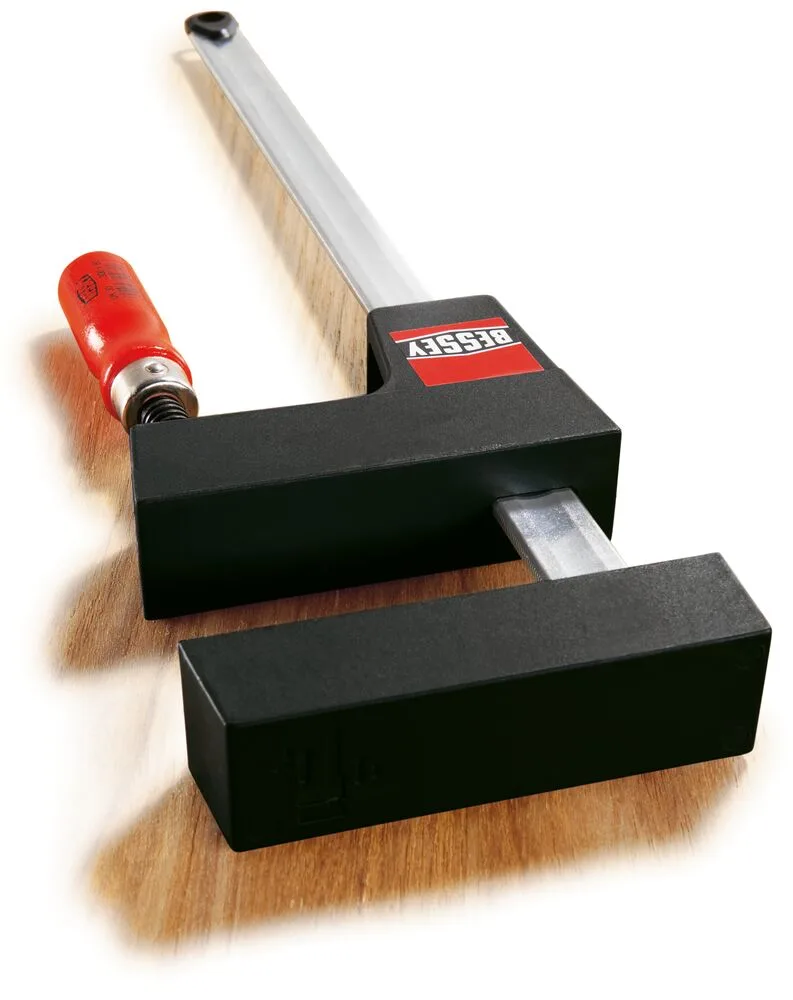

Popis produktu
Paralelní upínací plochy

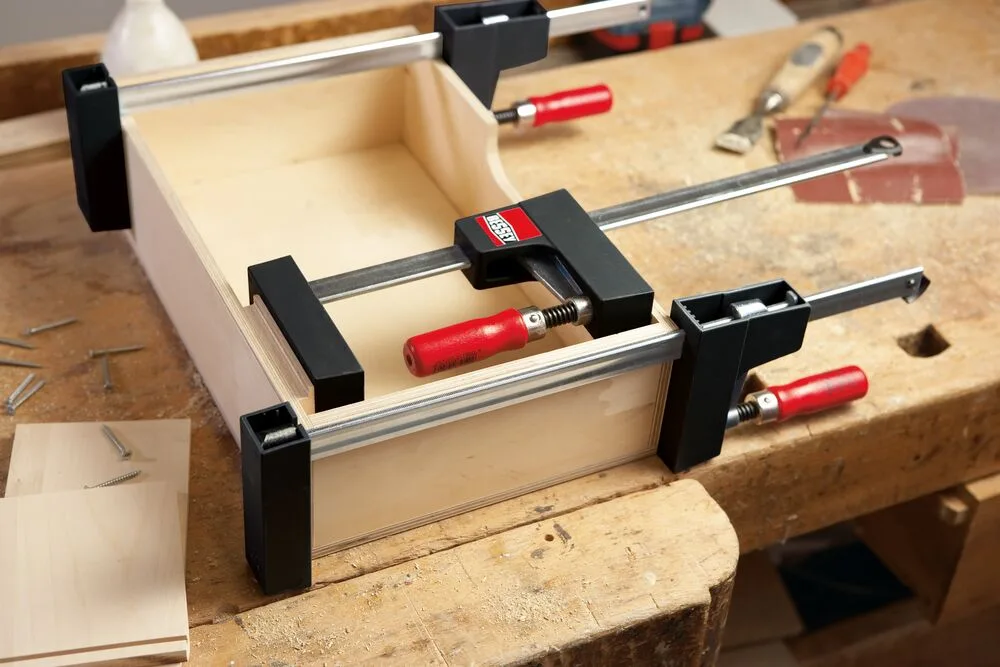

Velké rovné upínací plochy ze zesíleného polyamidu odolného proti nárazu a lomu jsou přesně paralelní. Pro šetrné upínání nejrozličnějších tvarů – kolem vodicí tyče a bez příložek.
Kvalitní vodicí tyč s dutým profilem
Vodicí tyč s dutým profilem BESSEY z vlastní tažírny je optimalizována pro svěrky. Profil působí jako spolehlivé zpevnění proti torzním silám, rýhováním dodatečně brání sesmeknutí svěrky.
Odnímatelná koncová pojistka
Koncová pojistka z houževnatého polyamidu slouží jako paralelní opora svěrky. Lze ji odejmout bez použití nástroje – zvláště je-li třeba spodní část rychle přestavit tak, aby fungovala jako rozpěra.
Použití
Truhlářské a nábytkářské práce
Práce v interiéru
- DIY

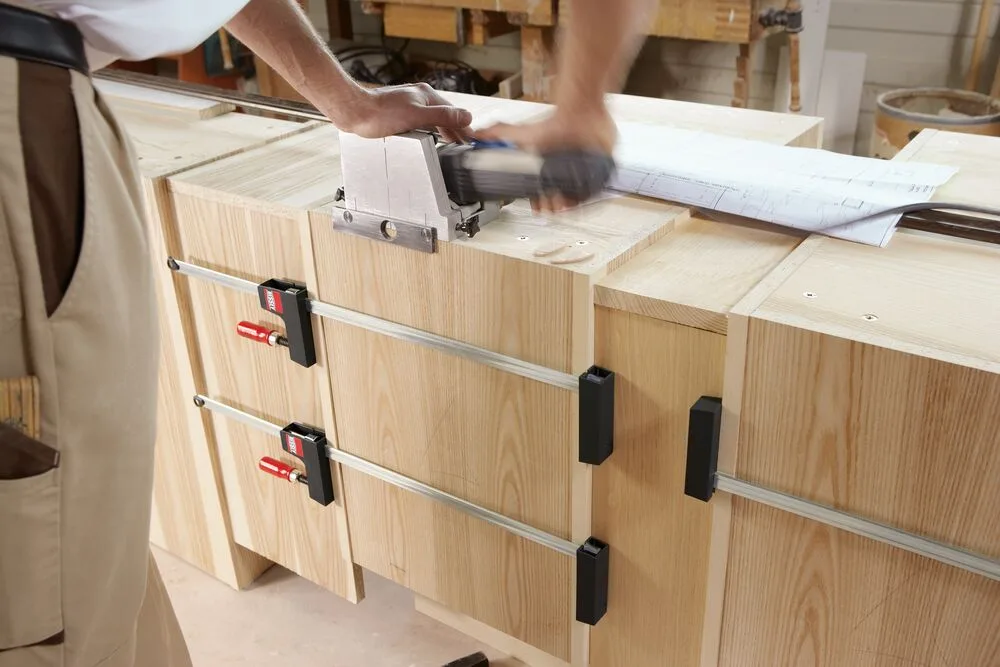

- Upínání a roztažení na velké ploše
Materiál a provedení
Horní a spodní část z vyztuženého plastu PA6 s vloženými plechovými díly pro vyztužení
Kolejnice s dutým profilem z oceli, tažená za studena, pozinkovaná
- Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Rukojeť ze dřeva, vodní lak
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- UK
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Rozpěrná šířka (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| UK16 | 160 | 80 | 172–270 | 20x5 | 0,62 |
| UK30 | 300 | 80 | 172–415 | 20x5 | 0,72 |
| UK60 | 600 | 80 | 172–720 | 20x5 | 0,93 |
| UK80 | 800 | 80 | 172–920 | 20x5 | 1,05 |
| UK100 | 1000 | 80 | 172–1120 | 20x5 | 1,25 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Vřeteno pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
