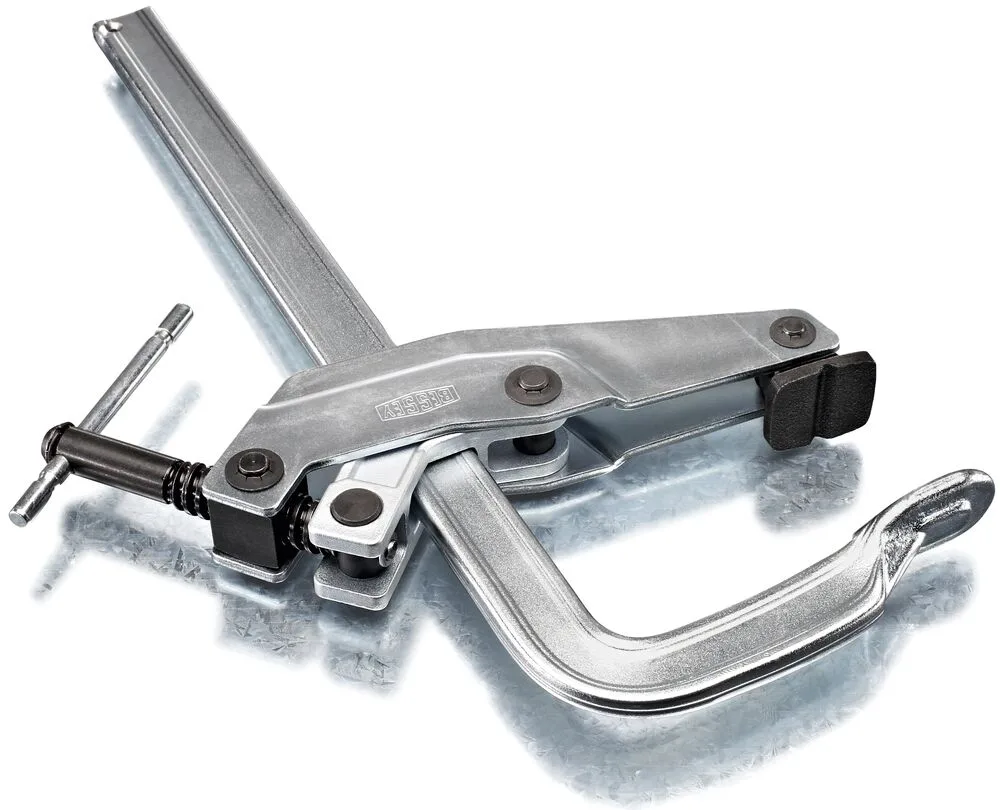

Svěrky s manipulačním ramenem Svěrka s manipulačním ramenem GRA
Upínací síla až 7 500 N | Venku ležící vřetena chráněná proti odstřiku při sváření | Volný přístup do pracovní oblasti
- Vhodné pro
- Kov
Výhody produktu
- Upínací síla až 7 500 N
- Venku ležící vřetena chráněná proti odstřiku při sváření
- Volný přístup do pracovní oblasti
Popis produktu
Nejvyšší stabilita
Z jednoho kusu kované pevné rameno s vytvarovanou přítlačnou deskou je ze zušlechtěného a pozinkovaného materiálu, tudíž vysoce zatížitelné a odolné vůči zkroucení. Optimalizovaný tvar profilu nyní dovoluje větší vyložení při stejné stabilitě.
Vnější upínací rukojeť
Tato rukojeť se nachází za profilovanou tyčí svěrky. Je určena speciálně na upínání a rozpínání obtížně přístupných obrobků.
Speciální prismatická přítlačná deska
Stabilní přítlačná deska je vyrobena z kvalitní litiny a je výkyvná do 30°. Prisma se ideálně hodí k upínání a rozpírání kulatých nebo hranatých obrobků.
Demontovatelná koncová pojistka
Koncový zajišťovací šroub je demontovatelný – pro rychlé přestavení kluzného ramene na funkci rozpírání.
Použití
Kovovýroba
Zámečnické práce

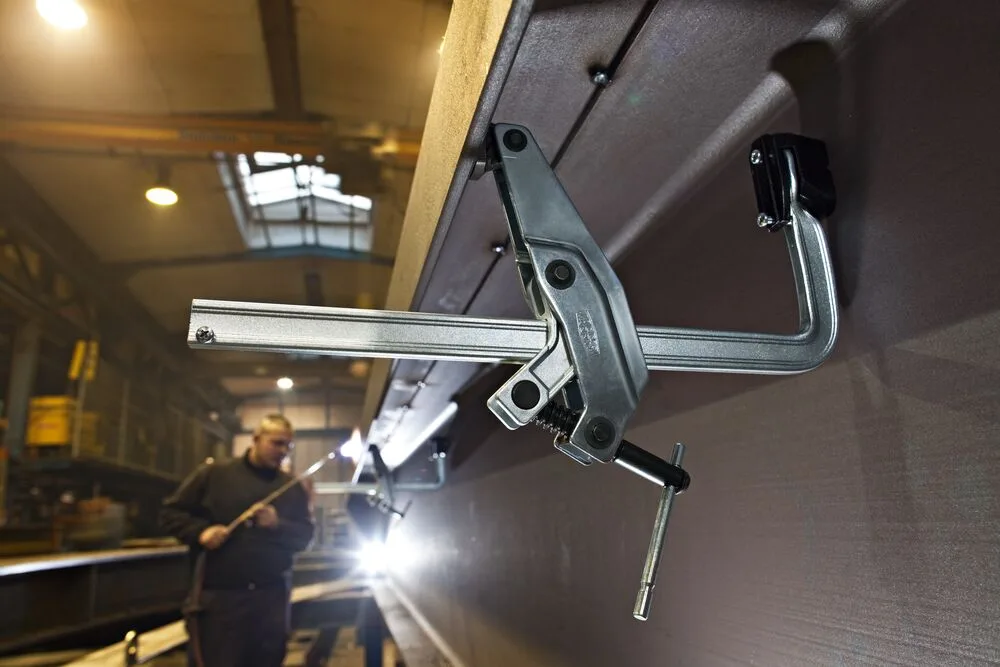

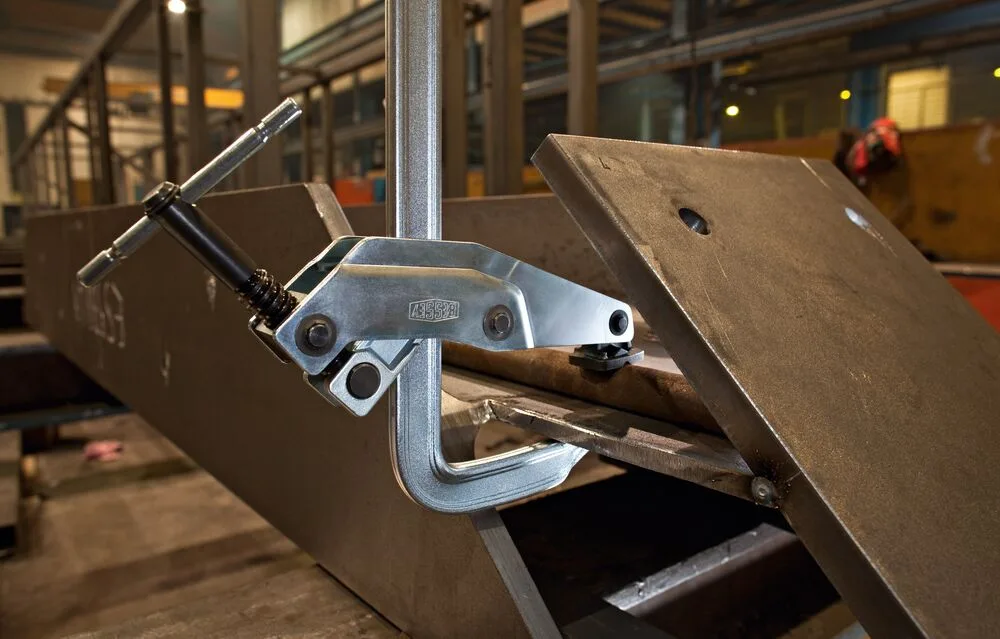

- Pro upínání a roztahování v nejužších prostorách
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, fosfátovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- GRA
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| GRA30-12 | 300 | 120 | 28x11 | 2,41 |
| GRA60-12 | 600 | 120 | 28x11 | 3,02 |
| GRA100-12 | 1000 | 120 | 28x11 | 3,8 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
