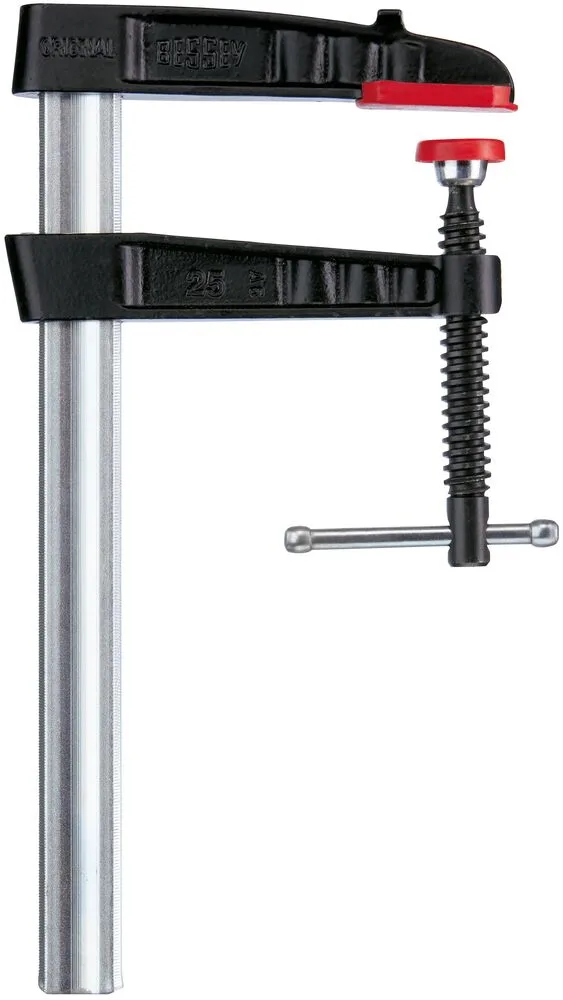

Šroubové svěrky z temperované litiny Šroubová svěrka z temperované litiny s kolíkovou rukojeť TG-K
Upínací síla až 6 000 N | Koliková rukojeť se zaoblenými koncovkami umožňuje jednoduchý přenos síly při upínání | Přítlačné destičky lze vymenit bez použití náradí | S ochrannými krytkami na upínacích plochách | Stabilní profilovaná tyč s rýhováním | Pojistka BESSEY proti uvolnění
- Vhodné pro
Dřevo
Výhody produktu
- Upínací síla až 6 000 N
- Koliková rukojeť se zaoblenými koncovkami umožňuje jednoduchý přenos síly při upínání
- Přítlačné destičky lze vymenit bez použití náradí
- S ochrannými krytkami na upínacích plochách
Popis produktu

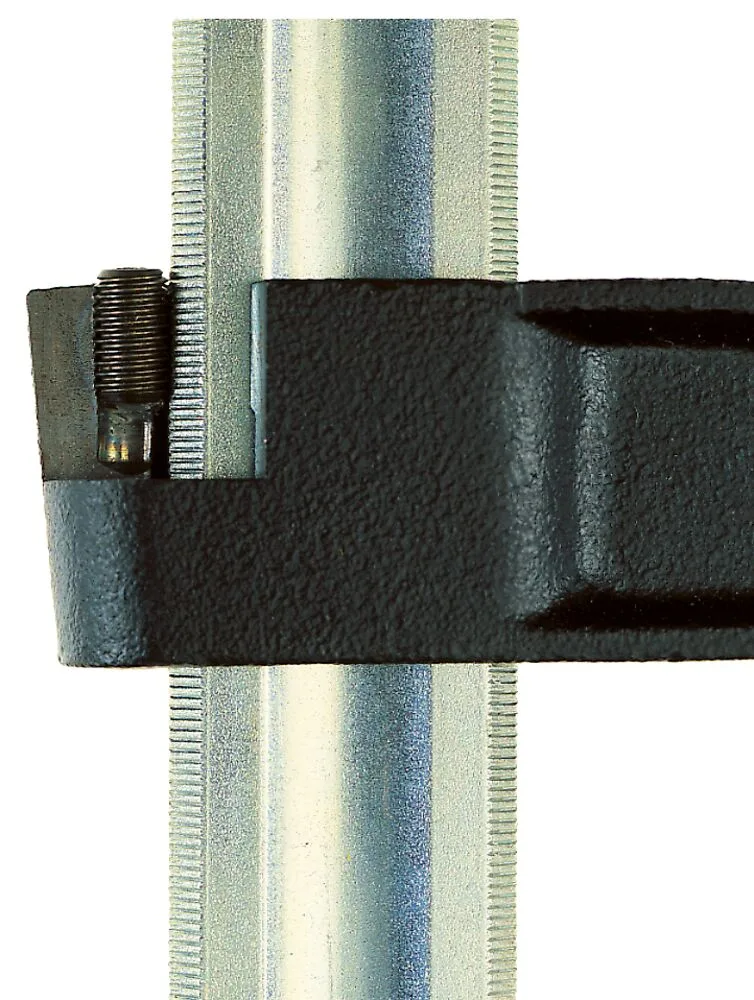

Vestavěná pojistka BESSEY proti uvolnění
Maximální stabilita sevření je zajištěna originální pojistkou BESSEY proti uvolnění. Závitový kolík umístěný v kluzném rameni zapadá při stažení svěrky do drážek ve vodicí tyči. Tím se účinně zabrání uvolnění nebo sklouznutí sevřené svěrky.
Zesílená ramena z temperované litiny
Jak horní, tak i dolní rameno je vyrobeno z vysoce kvalitní temperované litiny. Vrstva práškové barvy chrání před korozí a charakteristický zvlněný profil ramene působí jako účinné zesílení proti torzním silám.
Kvalitní profilovaná vodící tyč
Profilovaná vodící tyč BESSEY z vlastní tažírny je optimalizována pro svěrky. Šestinásobné rýhování pak brání sesmeknutí svěrky.
Výměnná přítlačná destička
Přítlačnou destičku vřetene, lze velmi snadno, rychle a hlavně bez dalšího nářadí vyměňovat. To přináší ještě více pracovního komfortu.
Použití

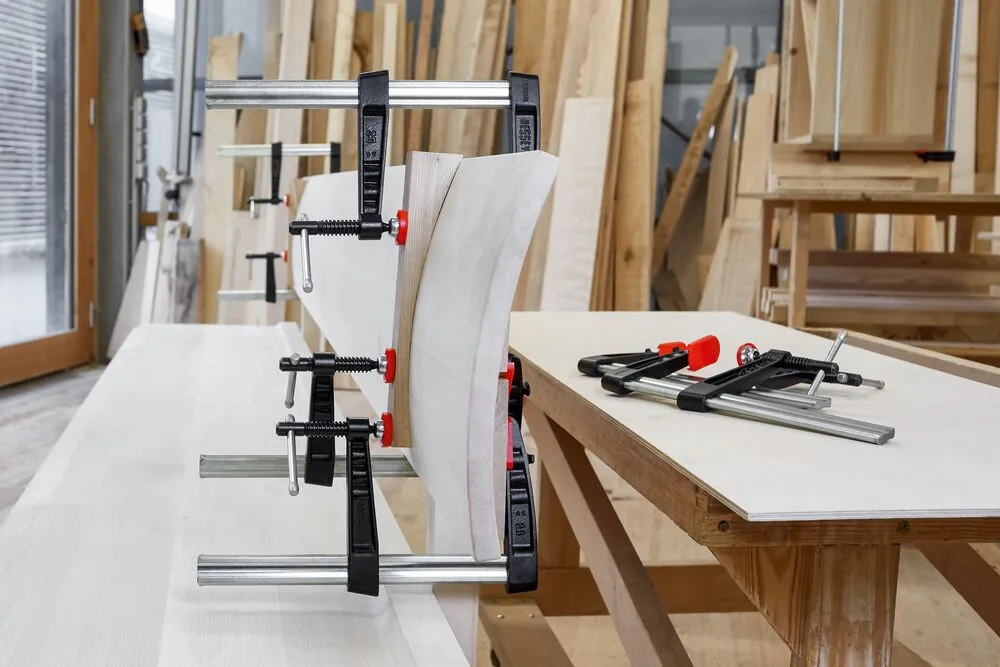

Truhlářské a nábytkářské práce
Tesařství a práce se dřevem
- Vybavení kuchyně a obchodu
- Výroba surovin
- Práce v interiéru
- DIY
- Silné a pevné upínání
Materiál a provedení
Horní a spodní část z vyztužené kujné litiny, práškově lakovaná
Kolejnice s dutým profilem z oceli, tažená za studena, pozinkovaná
- Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TG-K
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| TG20K | 200 | 100 | 27x7 | 1,053 |
| TG25K | 250 | 120 | 29x9 | 1,48 |
| TG40S12K | 400 | 120 | 29x9 | 1,74 |
| TG30K | 300 | 140 | 32x10 | 2,1 |
| TG40K | 400 | 175 | 32x10 | 2,62 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Vřeteno pravidelně čistěte a olejujte.
- Pokud spodní část sklouzne, otočte stavěcí šroub o další 1/4 otáčky (pouze TG, KRE, KREV).
- Přítlačnou desku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
