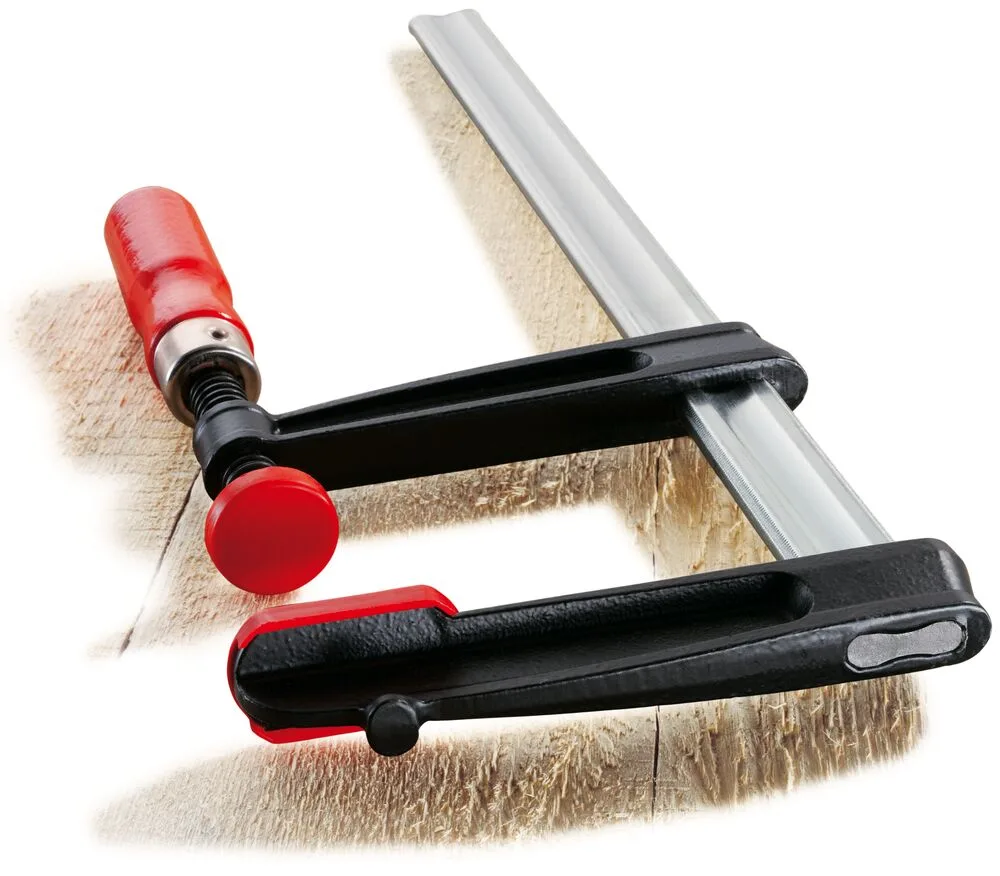

Šroubové svěrky z temperované litiny Šroubová svěrka z temperované litiny s dřevěnou rukojeť TPN-BE
Upínací síla až 5 500 N | Ergonomicky tvarovaná rukojeť | S ochrannými krytkami na upínacích plochách | Stabilní profilovaná tyč s rýhováním
- Vhodné pro
Dřevo
Výhody produktu
- Upínací síla až 5 500 N
- Ergonomicky tvarovaná rukojeť
- S ochrannými krytkami na upínacích plochách
- Stabilní profilovaná tyč s rýhováním
Použití
Truhlářské a nábytkářské práce
Tesařství a práce se dřevem
- Vybavení kuchyně a obchodu
- Výroba surovin
- Práce v interiéru
- DIY
- Silné a pevné upínání
Materiál a provedení
Horní a spodní část z vyztužené kujné litiny, práškově lakovaná
Kolejnice s dutým profilem z oceli, tažená za studena, pozinkovaná
- Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Rukojeť ze dřeva, vodní lak
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
- Ochranné krytky z plastu
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TPN-BE
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| TPN10BE | 100 | 50 | 15x5 | 0,26 |
| TPN15B5BE | 150 | 50 | 15x5 | 0,29 |
| TPN20B5BE | 200 | 50 | 15x5 | 0,31 |
| TPN12BE | 120 | 60 | 20x5 | 0,4 |
| TPN20B6BE | 200 | 60 | 20x5 | 0,45 |
| TPN16BE | 160 | 80 | 25x6 | 0,73 |
| TPN20B8BE | 200 | 80 | 25x6 | 0,77 |
| TPN25B8BE | 250 | 80 | 25x6 | 0,815 |
| TPN30B8BE | 300 | 80 | 25x6 | 0,87 |
| TPN20BE | 200 | 100 | 27x7 | 1,158 |
| TPN25S10BE | 250 | 100 | 27x7 | 1,23 |
| TPN30S10BE | 300 | 100 | 27x7 | 1,294 |
| TPN40S10BE | 400 | 100 | 27x7 | 1,413 |
| TPN25BE | 250 | 120 | 29x9 | 1,49 |
| TPN30S12BE | 300 | 120 | 29x9 | 1,578 |
| TPN40S12BE | 400 | 120 | 29x9 | 1,747 |
| TPN50S12BE | 500 | 120 | 29x9 | 1,92 |
| TPN60S12BE | 600 | 120 | 29x9 | 2,07 |
| TPN80S12BE | 800 | 120 | 29x9 | 2,446 |
| TP100S12BE | 1000 | 120 | 29x9 | 2,78 |
| TP125S12BE | 1250 | 120 | 29x9 | 3,2 |
| TP150S12BE | 1500 | 120 | 29x9 | 3,66 |
| TPN30BE | 300 | 140 | 32x10 | 2,03 |
| TPN40S14BE | 400 | 140 | 32x10 | 2,3 |
| TPN50S14BE | 500 | 140 | 32x10 | 2,48 |
| TPN60S14BE | 600 | 140 | 32x10 | 2,66 |
| TPN80S14BE | 800 | 140 | 32x10 | 3,12 |
| TP100S14BE | 1000 | 140 | 32x10 | 3,59 |
| TP150S14BE | 1500 | 140 | 32x10 | 4,68 |
| TP200S14BE | 2000 | 140 | 32x10 | 5,738 |
| TPN40BE | 400 | 175 | 32x10 | 2,58 |
| TPN60S17BE | 600 | 175 | 32x10 | 3,02 |
| TPN80S17BE | 800 | 175 | 32x10 | 3,44 |
| TP100S17BE | 1000 | 175 | 32x10 | 3,85 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Vřeteno pravidelně čistěte a olejujte.
- Pokud spodní část sklouzne, otočte stavěcí šroub o další 1/4 otáčky (pouze TG, KRE, KREV).
- Přítlačnou desku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
