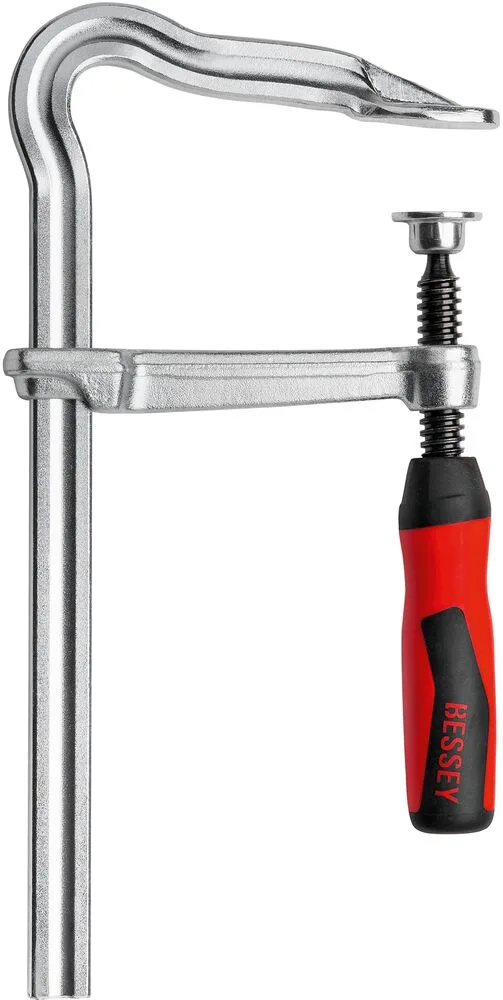

Celoocelové šroubové svěrky Šroubová svěrka OMEGA se 2K rukojeť GMZ-2K
Upínací síla až 5 000 N | Pevné rameno s patentovaným OMEGA-obloukem zaručuje nižší ztráty upínací síly – i při vibracích | Zušlechtěné kluzné rameno a vodící tyč s pevným ramenem zaručující pružné upínaní | Kvalitní dvoukomponentní plastová rukojeť | Přítlačné destičky lze vyměnit bez použití nářadí
DřevoVýhody produktu
- Upínací síla až 5 000 N
- Pevné rameno s patentovaným OMEGA-obloukem zaručuje nižší ztráty upínací síly – i při vibracích
- Zušlechtěné kluzné rameno a vodící tyč s pevným ramenem zaručující pružné upínaní
- Kvalitní dvoukomponentní plastová rukojeť
Popis produktu

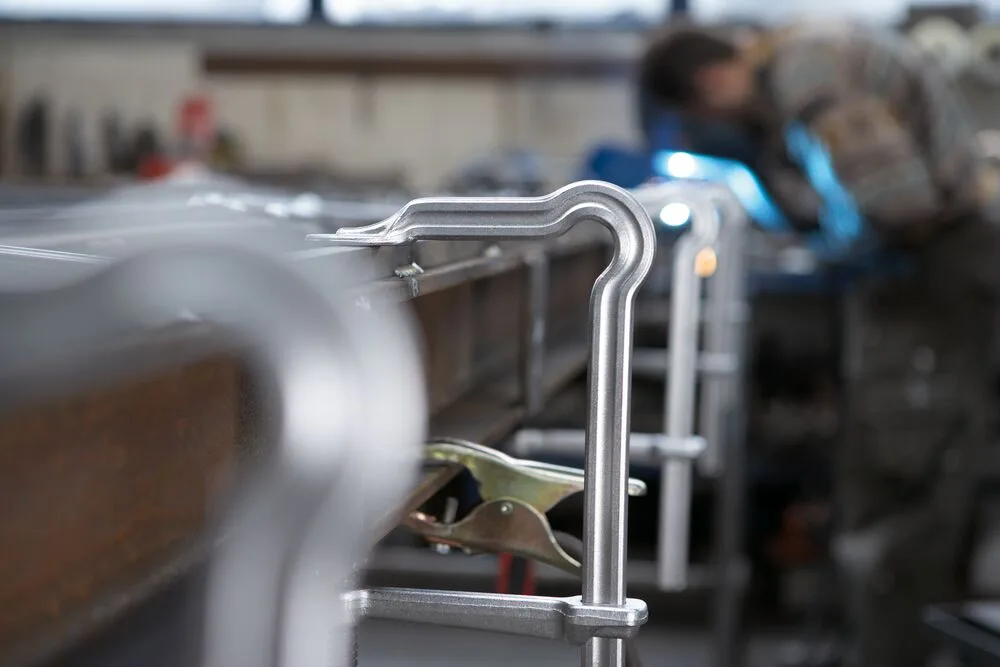

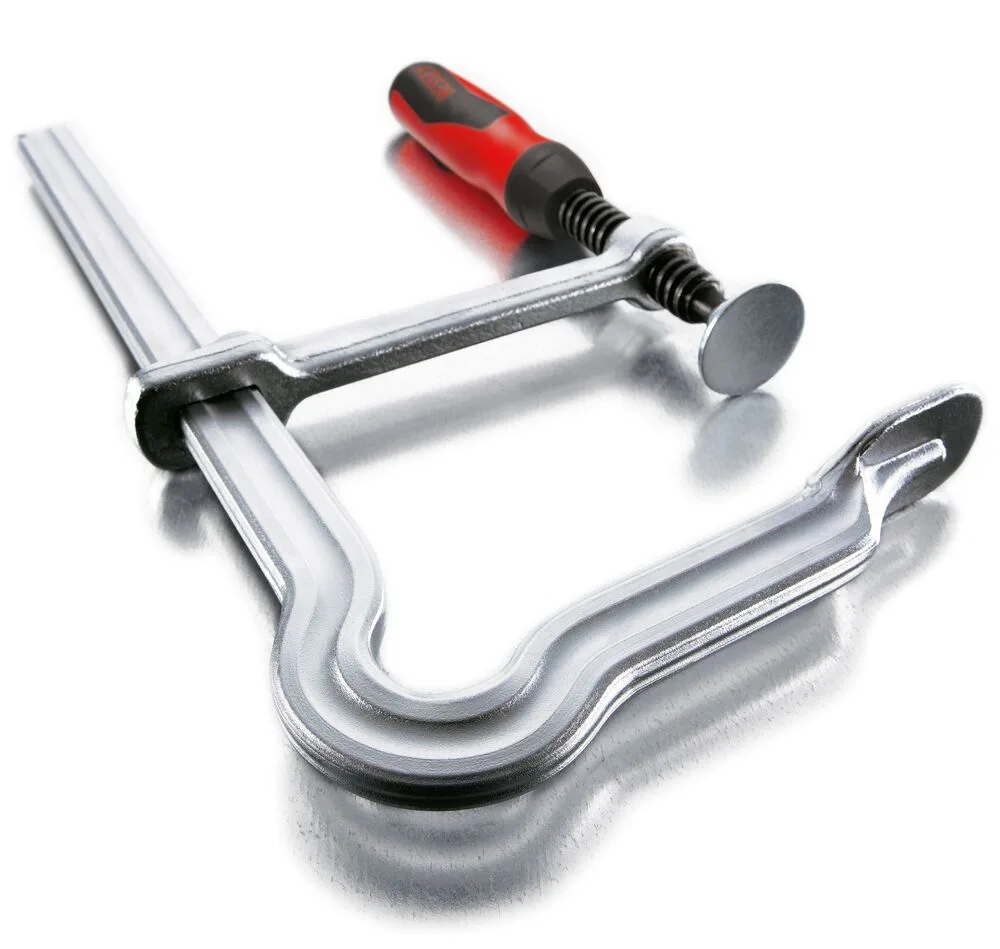

Inovativní oblouk OMEGA
Patentovaný oblouk OMEGA je vaším kladem z hlediska bezpečnosti. S ním těžíte z ještě menších ztrát upínacího výkonu i v případě vibrací.
Maximální flexibilita
Z jednoho kusu kované pevné rameno s vytvarovanou přítlačnou deskou je ze zušlechtěného a pozinkovaného materiálu, tudíž vysoce zatížitelné a odolné vůči zkroucení. Svěrky upínají pružně a elasticky.
Absolutně rovinné nasazení
S obloukem OMEGA se dá vodicí tyč přiložit přímo na aktuální obrobek a pak budete vždy upínat dokonale na rohu. Mimoto si můžete aktuální upínací tlak vždy zvolit zcela přesně a optimálně ho přizpůsobit.
Výměnná přítlačná destička
Přítlačnou destičku vřetene, lze velmi snadno, rychle a hlavně bez dalšího nářadí vyměňovat. To přináší ještě více pracovního komfortu.
Použití

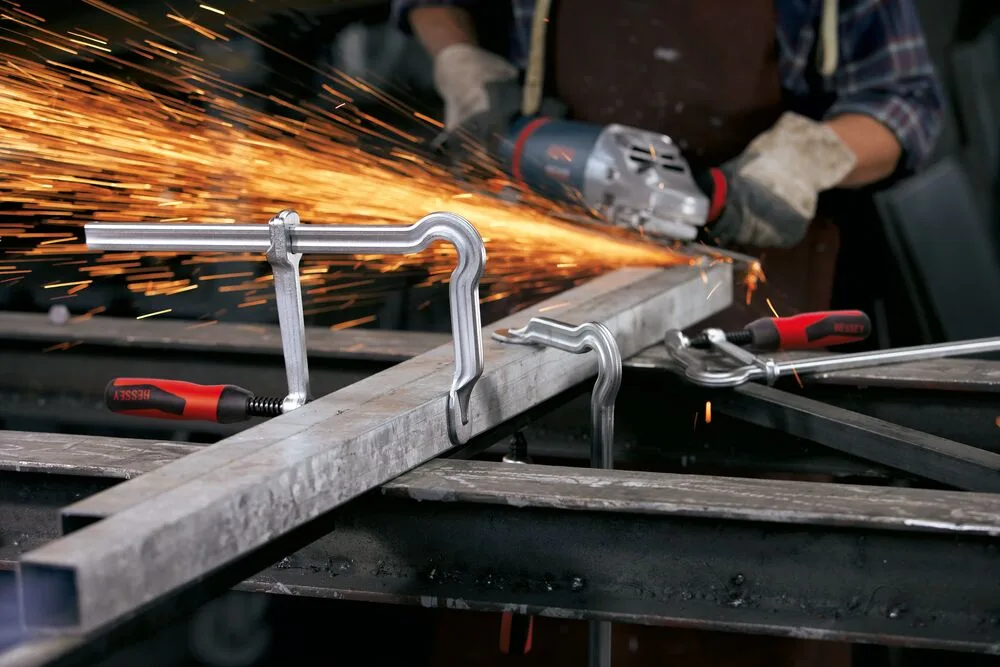

Kovovýroba

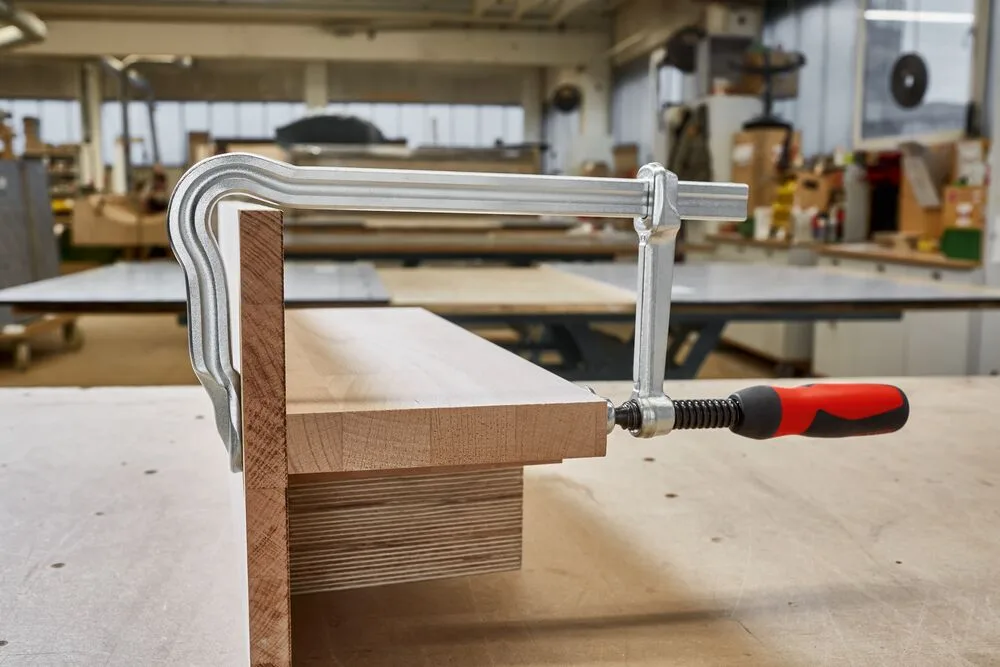

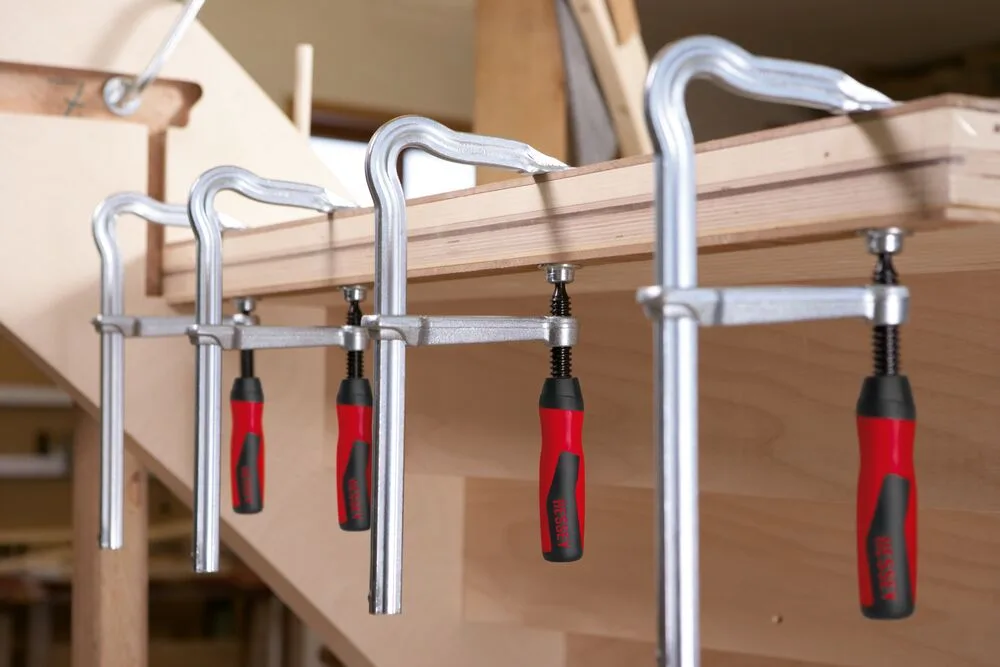

Truhlářské a nábytkářské práce

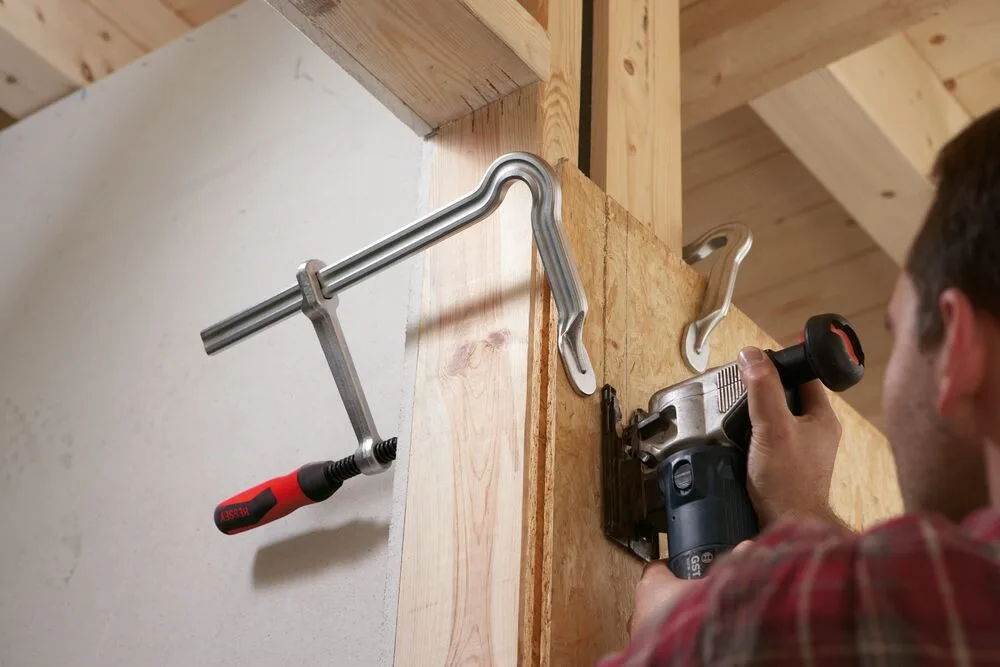

- Práce v interiéru
- DIY
- Zámečnické práce
- Pro pružné, elastické a silné upínání
- Naprosto maximální pružnost při upínání
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Rukojeť z dvousložkového plastu
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- GMZ-2K
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| GM16Z-2K | 160 | 80 | 16x7,5 | 0,545 |
| GM20Z-2K | 200 | 100 | 19,5x9,5 | 0,94 |
| GM25Z-2K | 250 | 120 | 22x10,5 | 1,345 |
| GM30Z-2K | 300 | 140 | 25x12 | 1,905 |
| GM40Z-2K | 400 | 120 | 25x12 | 2,08 |
| GM50Z-2K | 500 | 120 | 25x12 | 2,285 |
| GM60Z-2K | 600 | 120 | 25x12 | 2,46 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
