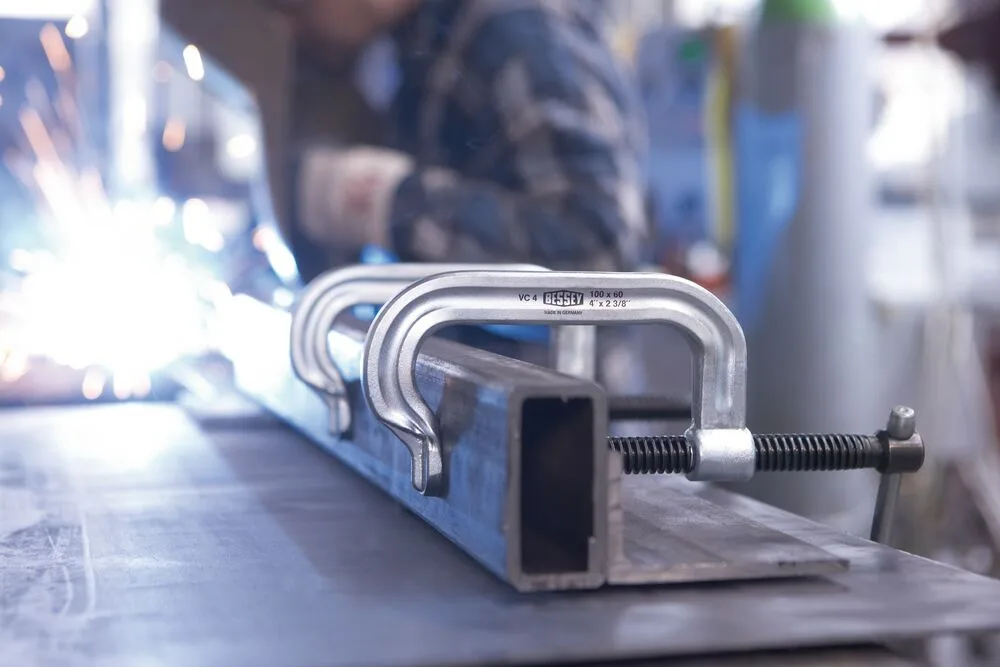

Šroubové C svěrky Šroubová C svěrka, stabilní VC
Upínací síla až 15 000 N | Odolná proti rozbití a tvrzená | Ověřená celoocelová kvalita firmy BESSEY
DřevoVýhody produktu
- Upínací síla až 15 000 N
- Odolná proti rozbití a tvrzená
- Ověřená celoocelová kvalita firmy BESSEY
Použití
Kovovýroba
Zámečnické práce
- Upínání základní formou pro šroubové svorky
Materiál a provedení
Rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- VC
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Upínací síla (N) | Vodicí profilovaná tyč (mm) | Rozpětí (") | Vyložení (") | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|
| VC2 | 50 | 50 | 7000 | 19,5x9,5 | 2 | 2 | 0,434 |
| VC3 | 75 | 50 | 13000 | 22x10,5 | 3 | 2 | 0,63 |
| VC4 | 100 | 60 | 13000 | 25x12 | 4 | 2 3/8 | 1,02 |
| VC6 | 150 | 75 | 15000 | 27x13 | 6 | 3 | 1,405 |
| VC8 | 200 | 90 | 15000 | 30x15 | 7 7/8 | 3 1/2 | 2,25 |
| VC10 | 250 | 100 | 15000 | 40x20 | 10 | 4 | 4,01 |
Údržba a bezpečnost
Údržba a péče
Odstraňte největší nečistoty.
Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
