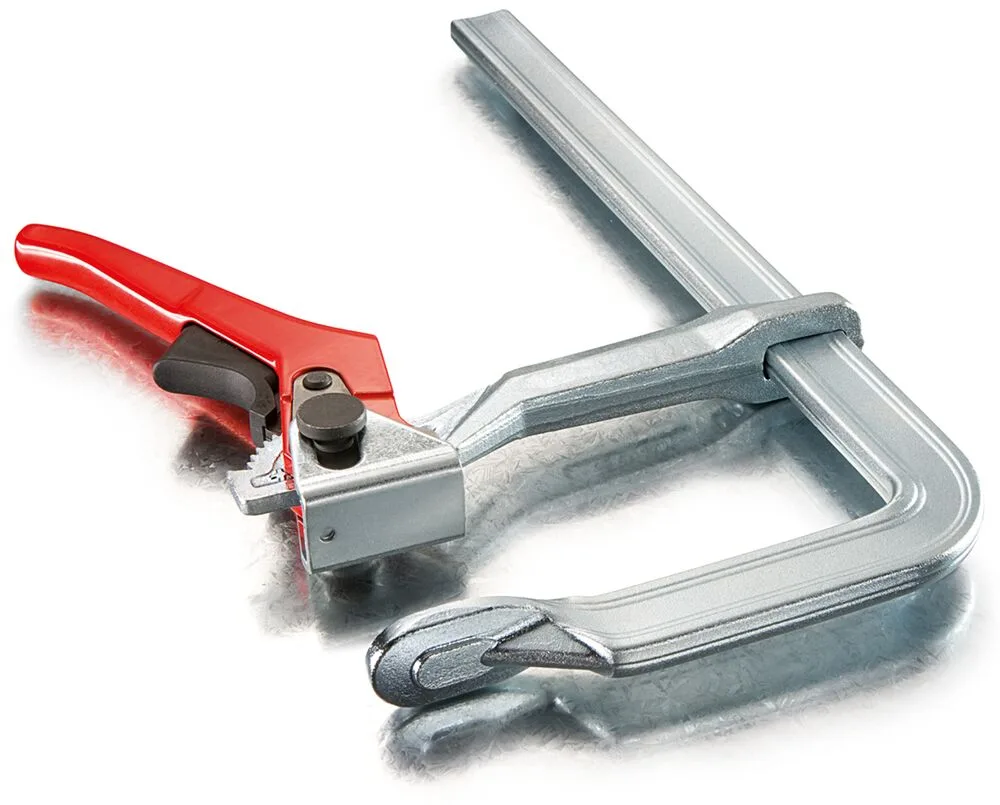

Pákové svěrky Páková svěrka GH
Větší silová rezerva díky optimalizovanému kolejnicovému profilu pro rovnoměrný nárust upínací síly, zejména v případech plného využití rozpětí | Uvolňovací páčka s ochranou proti sklouznutí prstu | Excentr ze sintrovaného kovu je odolný proti oděru, a jeho vysoká povrchová tvrdost snižuje tření | Rychlá – až 5 x rychlejší než u běžné svěrky | Bezpečná – imunní vůči vibracím | Pevná – upínací síla až 8 500 N
DřevoVýhody produktu
- Větší silová rezerva díky optimalizovanému kolejnicovému profilu pro rovnoměrný nárust upínací síly, zejména v případech plného využití rozpětí
- Uvolňovací páčka s ochranou proti sklouznutí prstu
- Excentr ze sintrovaného kovu je odolný proti oděru, a jeho vysoká povrchová tvrdost snižuje tření
- Rychlá – až 5 x rychlejší než u běžné svěrky
Popis produktu
Bezpečný rastrovací mechanismus
Rastrovací mechanismus zabezpečuje uměřené a rychlé upínání bez vibrací. Excentr, který je zvláště odolný proti opotřebení, zaručuje dlouhou životnost.
Nejvyšší stabilita
Optimalizovaný tvar profilu umožňuje díky větším silovým rezervám rovnoměrný nárůst upínací síly, obzvláště při plném využití rozpětí. Z jednoho kusu kované pevné rameno s vytvarovanou přítlačnou deskou je ze zušlechtěného a pozinkovaného materiálu, tudíž vysoce zatížitelné a odolné vůči zkroucení.
Kluzné rameno
Kluzné rameno s ozubením je výkovkem ze zušlechtěné oceli a odolává i největšímu zatížení. Má mimořádně dlouhou životnost.
Ergonomická upínací a uvolňovací páčka
Napínací páka s nanesenou práškovou vrstvou je speciálně ergonomicky tvarovaná. Uvolňovací páka s plastovým opláštěním a s ochranou proti sklouznutí umožňuje bezpečné zadržení při uvolnění svěrky.
Použití

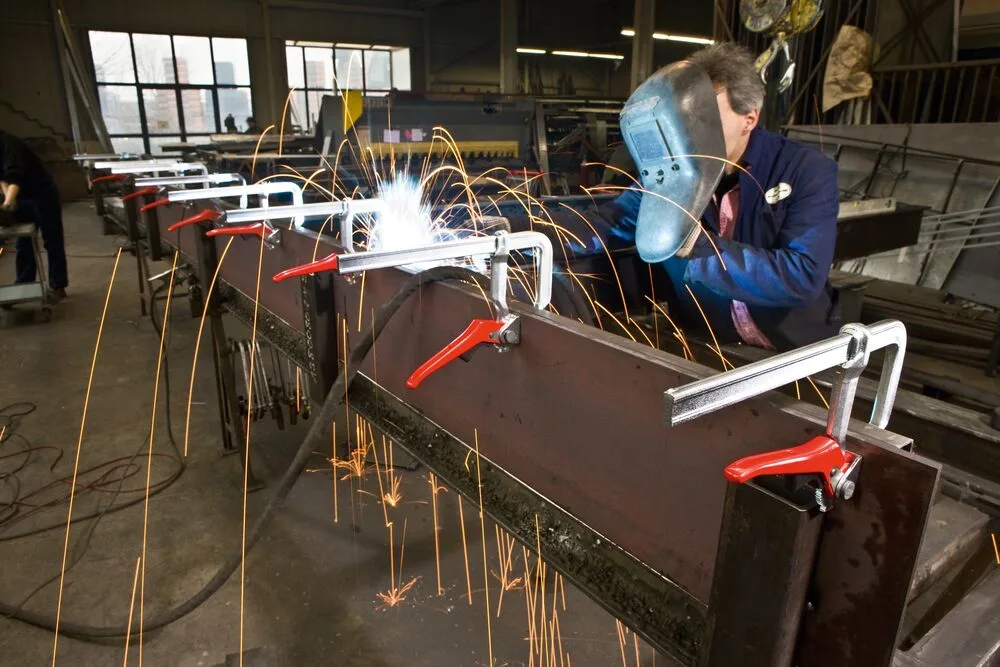

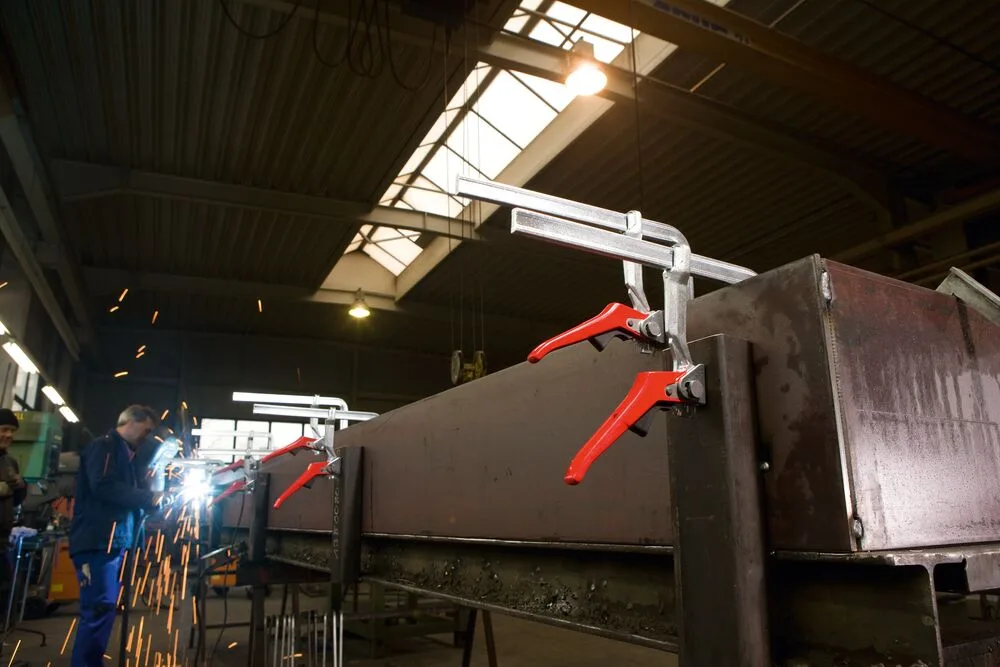

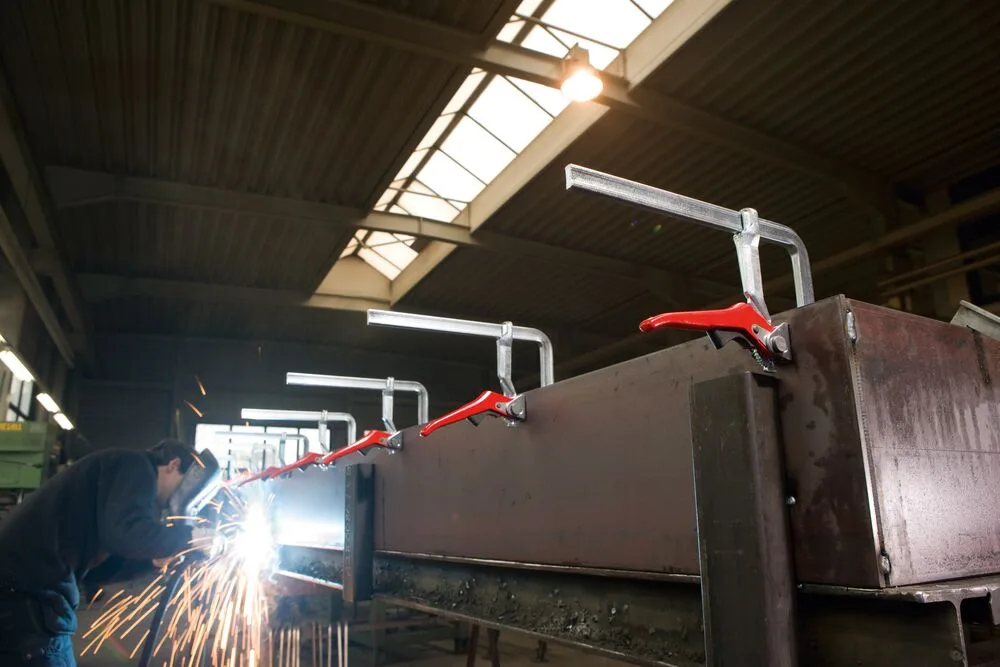

Kovovýroba

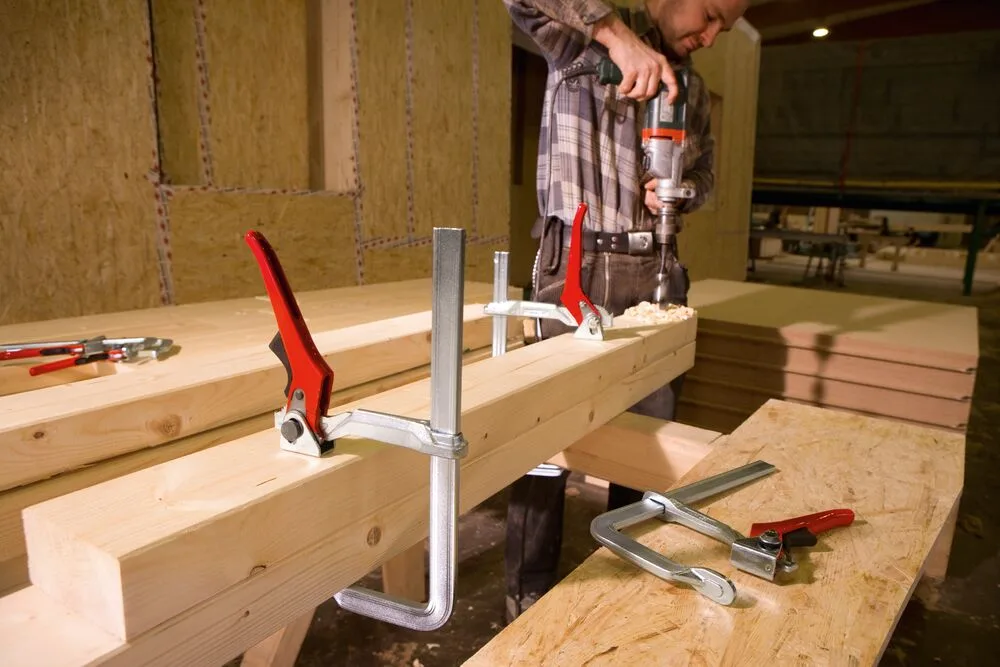

Truhlářské a nábytkářské práce
- Práce v interiéru
- Suchá výstavba
- DIY
- Zámečnické práce
- Upínání pákou - rychlé, bezpečné, silné
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Páka z tlakově litého zinku, práškově lakovaná
- Uvolňovací tlačítko z plastu
- Spojovací prvky z oceli, pozinkované nebo fosfátované
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- GH
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| GH12 | 120 | 60 | 15x6 | 0,494 |
| GH16 | 160 | 80 | 17,5x6,8 | 0,635 |
| GH20-8 | 200 | 80 | 17,5x6,8 | 0,683 |
| GH20 | 200 | 100 | 22x8,5 | 1,105 |
| GH25 | 250 | 120 | 24,5x9,5 | 1,438 |
| GH30-12 | 300 | 120 | 24,5x9,5 | 1,51 |
| GH40-12 | 400 | 120 | 24,5x9,5 | 1,67 |
| GH30 | 300 | 140 | 28x11 | 2,22 |
| GH40 | 400 | 120 | 28x11 | 2,385 |
| GH50 | 500 | 120 | 28x11 | 2,614 |
| GH60 | 600 | 120 | 28x11 | 2,78 |
| GH80 | 800 | 120 | 28x11 | 3,14 |
| GH100 | 1000 | 120 | 28x11 | 3,57 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
- Západku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
