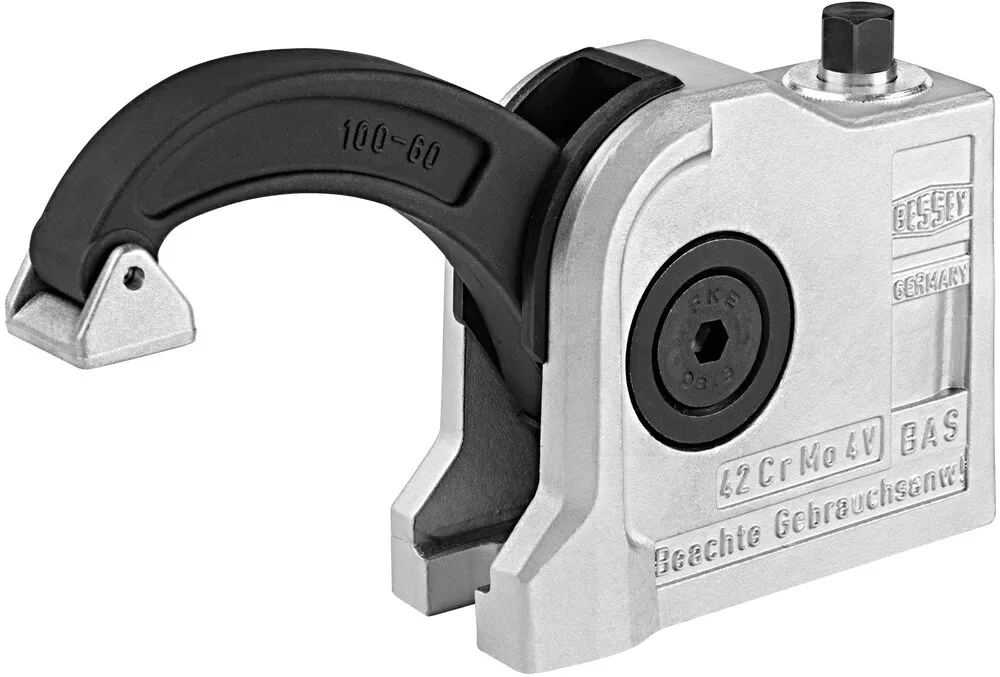

Upínák na pracovní stůl stroje Kompaktní upínák BAS-C
Upínací síla do 16 000 N | Prostorově úsporná konstrukce a tím až o 30 % menší než srovnatelné konkurenční modely | Plášť a přítlačné rameno z ušlechtilé oceli, tedy maximálně robustní a odolné | K dostání ve třech variantách přítlačného ramena: kratší a delší přítlačné rameno s naklápěcí hliníkovou přítlačnou botou nebo špičaté přítlačné rameno k upnutí na úzkých podstavcích nebo při omezeném prostoru | BAS-C s otevřeným a BAS-CB se zavřeným upevňovacím otvorem pro M 10 / M 12
- Vhodné pro
- Kov
Výhody produktu
- Upínací síla do 16 000 N
- Prostorově úsporná konstrukce a tím až o 30 % menší než srovnatelné konkurenční modely
- Plášť a přítlačné rameno z ušlechtilé oceli, tedy maximálně robustní a odolné
- K dostání ve třech variantách přítlačného ramena: kratší a delší přítlačné rameno s naklápěcí hliníkovou přítlačnou botou nebo špičaté přítlačné rameno k upnutí na úzkých podstavcích nebo při omezeném prostoru
Popis produktu
Těleso a přítlačné rameno z ušlechtilé oceli
Upínače BAS jsou přibližně o 30 % menší než srovnatelné konkurenční modely, ale zaručují stejně vysoké upínací síly. S využitím samosvorného šnekového převodu můžete ve svislém směru dosáhnout upínací síly až 16 000 N.

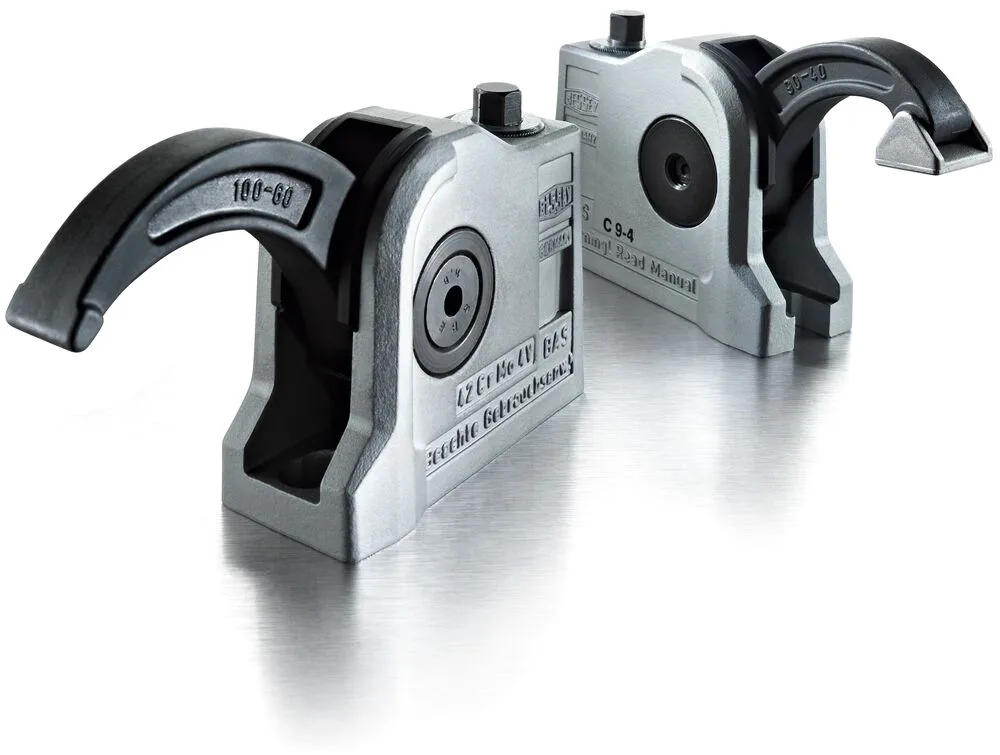

Varianty upínacích ramen pro perfektní sevření
K šetrnému upnutí s optimálním rozložením přítlaku jsou k disposici krátká a dlouhá ramena BAS s výkyvnou přítlačnou destičkou. Pro upínání v rozích se nabízí typ BSP se špičatým ramenem. Speciální těsnění z polyamidu chrání vnitřní prostor pře znečištěním.
Upínací drážka nebo upínací otvor
Modely s upínací drážkou lze rychleji nasadit a uvolnit. U typů s uzavřeným upínacím otvorem jsou upínače spojeny se stolem v pevný celek pomocí šroubu a kamene.
Prostorově úsporné a přizpůsobivé

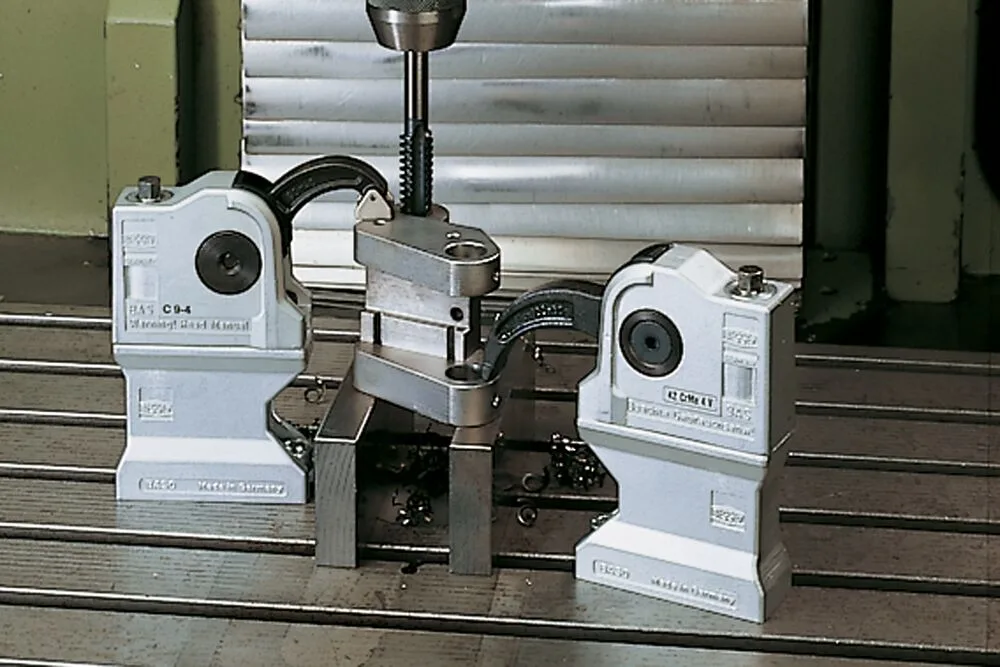

Omezená stavební výška a potřeba jen malého prostrou na základové desce jsou charakteristické pro všechny modely. Upínací výšku lze zvýšit pomocí upínacích patic BASO postupně vždy o 80 mm s každou použitou paticí. Při použití vícero patic je třeba dbát na přesnou polohu obrobku.
Použití
Kovovýroba
Zámečnické práce

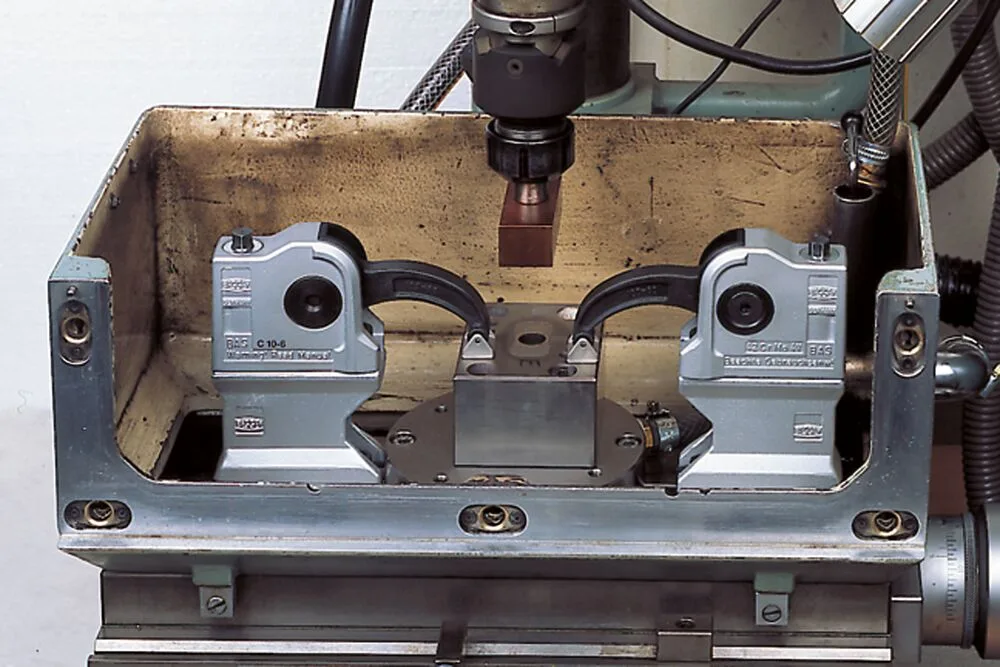

- K upínání na přípravky a pracovní stoly
Materiál a provedení
Základní těleso z lité oceli, potažené
Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Přítlačné rameno z lité oceli, tvrzené, fosfátované
- Spojovací prvky z oceli, pozinkované nebo fosfátované
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- BAS-C
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení

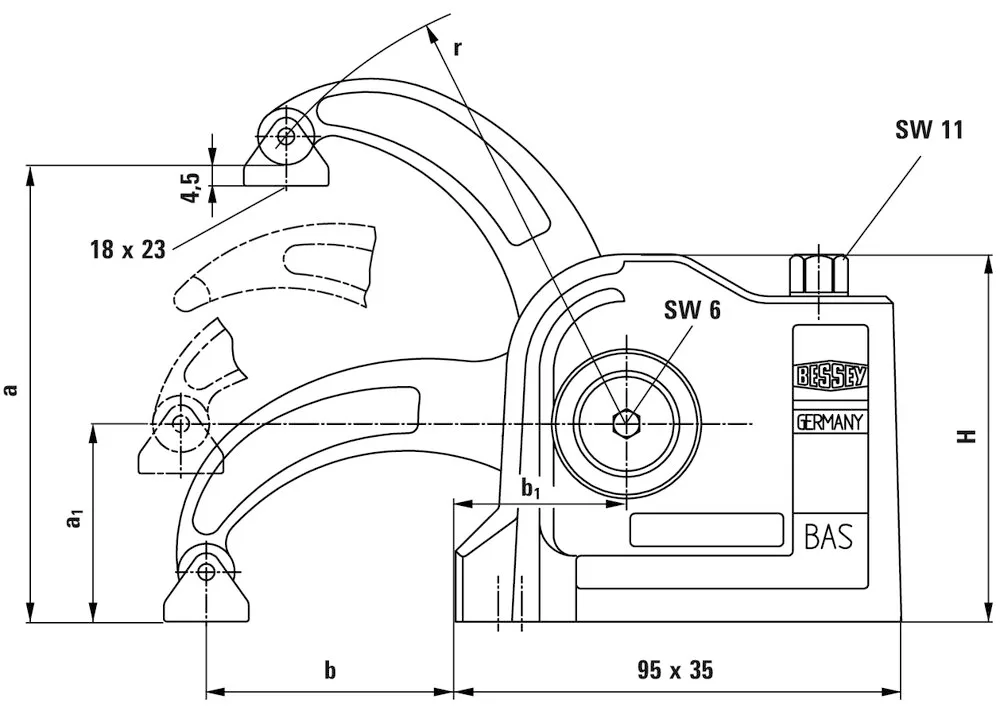

Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Hmotnost (kg) |
|---|---|---|---|
| BAS-C9-4 | 88 | 40 | 1,3 |
| BAS-C10-6 | 97 | 60 | 1,3 |
| BSP-C10-6 | 97 | 60 | 1,3 |
Údržba a bezpečnost
Údržba a péče
Odstraňte největší nečistoty.
Vřeteno pravidelně čistěte a olejujte.
