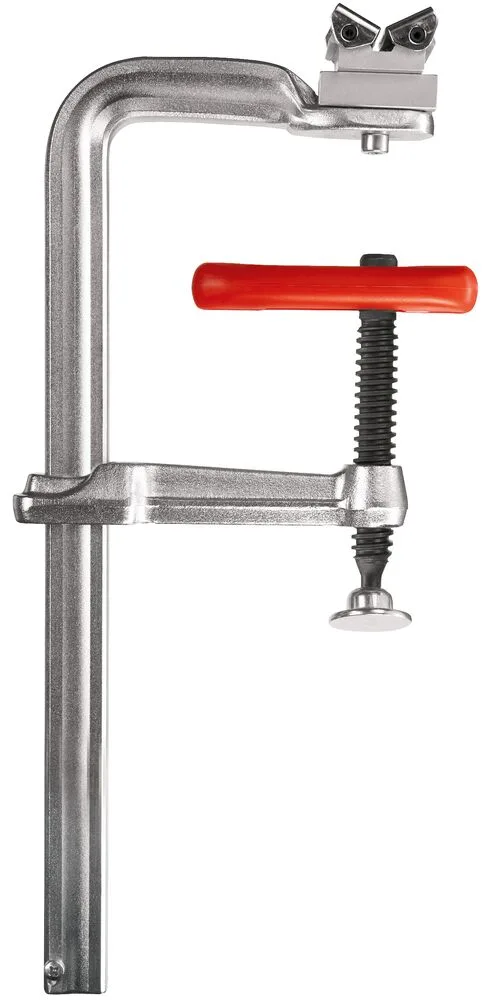

Celoocelové šroubové svěrky KombiKlamp SG-VAD
Upínací síla až 7 500 N | Upínání a rozpínání kruhových, oválných a hranatých obrobků | Přítlačné destičky lze vyměnit bez použití nářadí
- Vhodné pro
- Kov
Výhody produktu
- Upínací síla až 7 500 N
- Upínání a rozpínání kruhových, oválných a hranatých obrobků
- Přítlačné destičky lze vyměnit bez použití nářadí
Popis produktu

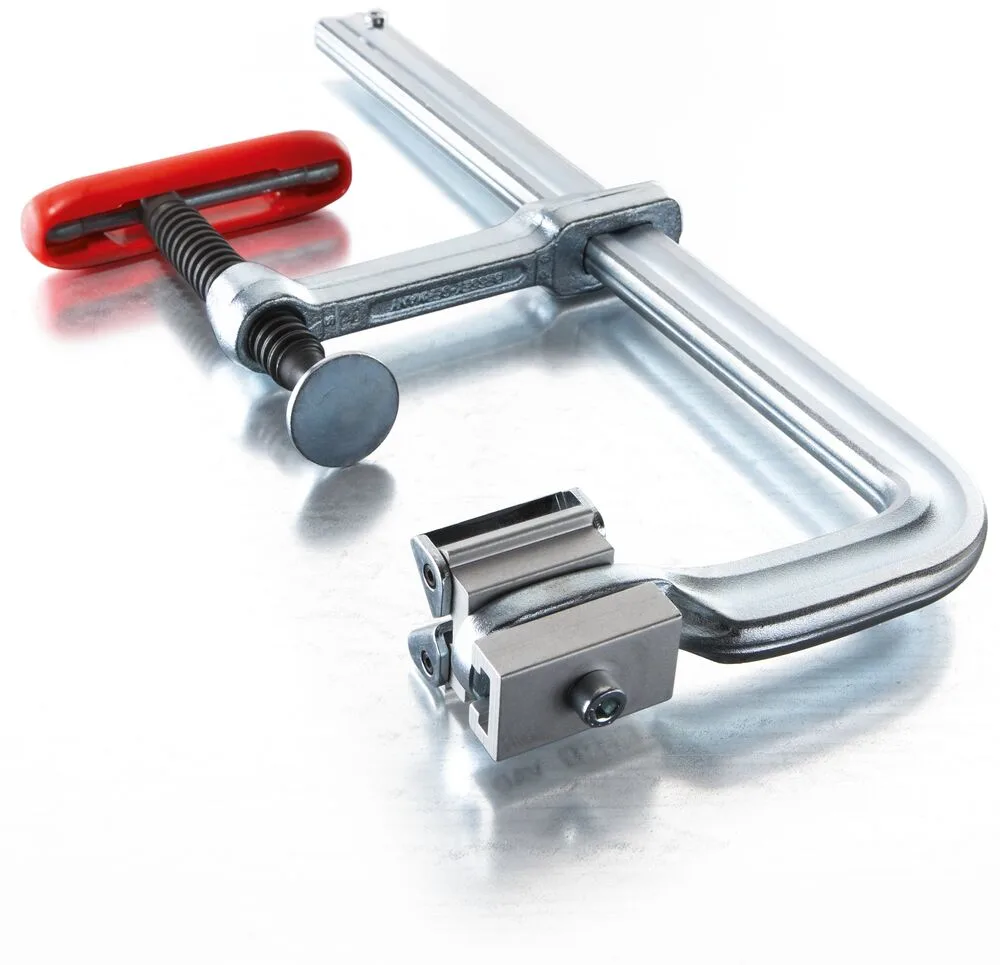

Variabilní upínací nástavec

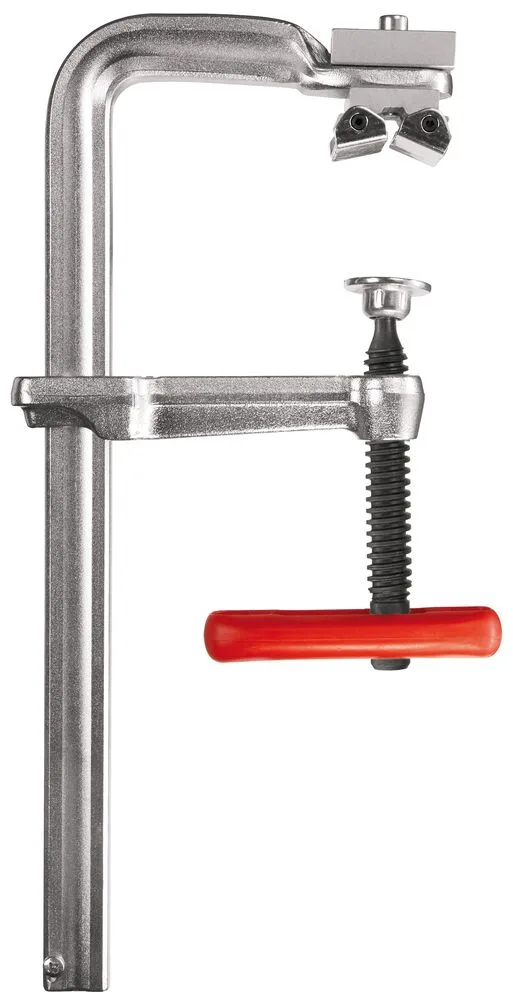

Variabilní upínací nástavec se hodí zvláště na kulaté, oválné obrobky a hranaté obrobky v úhlech od 60° uvnitř po 60° vně. Jednoduchá přestavba pro účely rozpínání pomocí zajišťovacího šroubu M8. Užijte si variabilitu!
Demontovatelná koncová pojistka
Koncový zajišťovací šroub je demontovatelný – pro rychlé přestavení kluzného ramene na funkci rozpírání.
Výměnná přítlačná destička
Přítlačnou destičku vřetene, lze velmi snadno, rychle a hlavně bez dalšího nářadí vyměňovat. To přináší ještě více pracovního komfortu.
Kolíková rukojeť s plastovým nástavcem
Pevná kolíková rukojeť je kvůli příjemnému uchopení při práci opatřena plastovým nástavcem. Umožňuje pevné a kontrolované upínání.
Použití

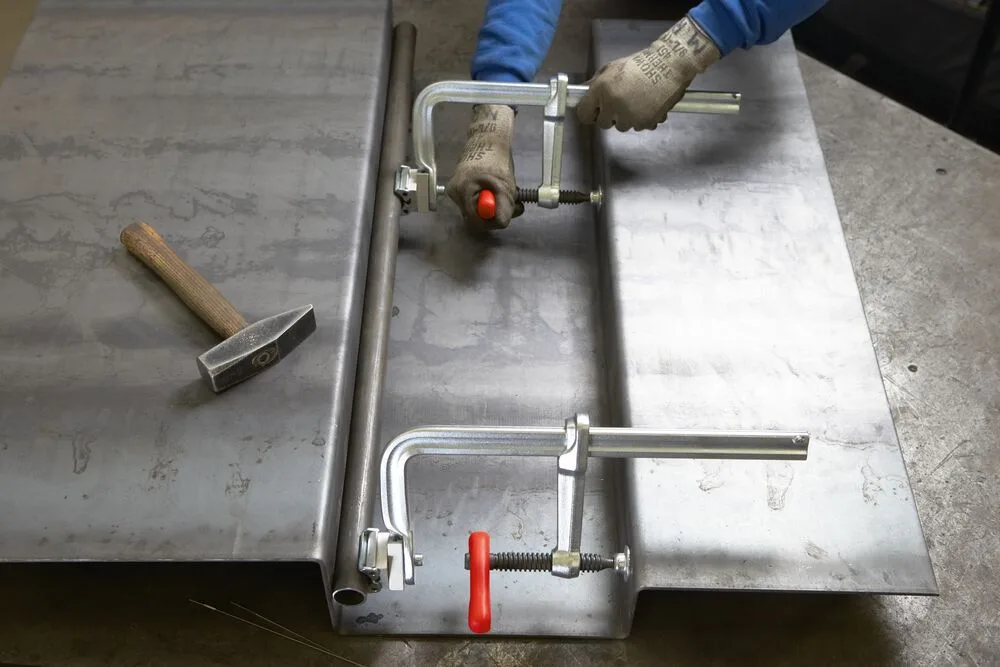

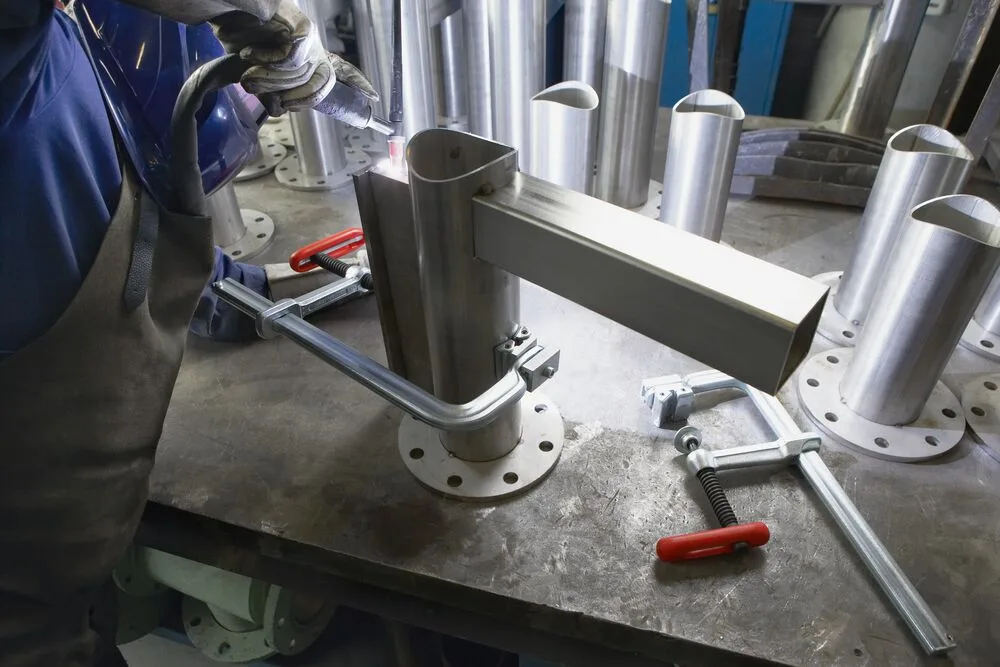

Kovovýroba
Zámečnické práce
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované a tvrzené oceli, fosfátované
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, fosfátovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- SG-VAD
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| SG30VAD | 300 | 120 | 30x15 | 2,95 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
