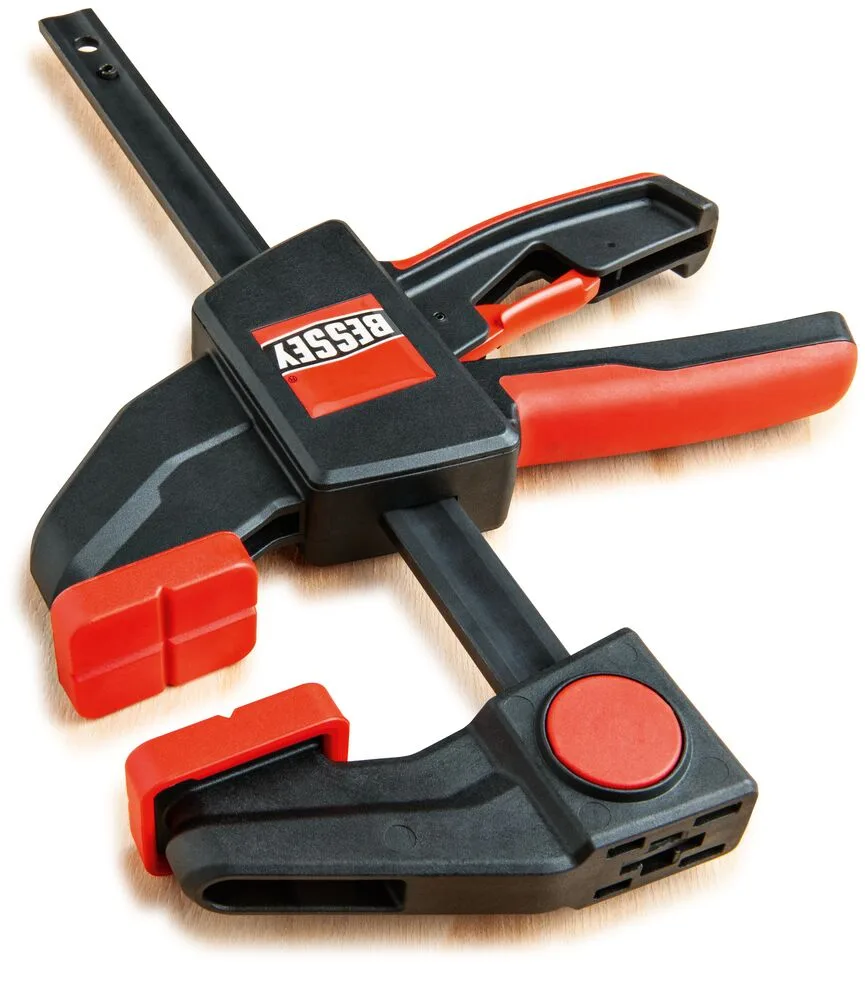

Jednoruční svěrky Jednoruční svěrka EZ

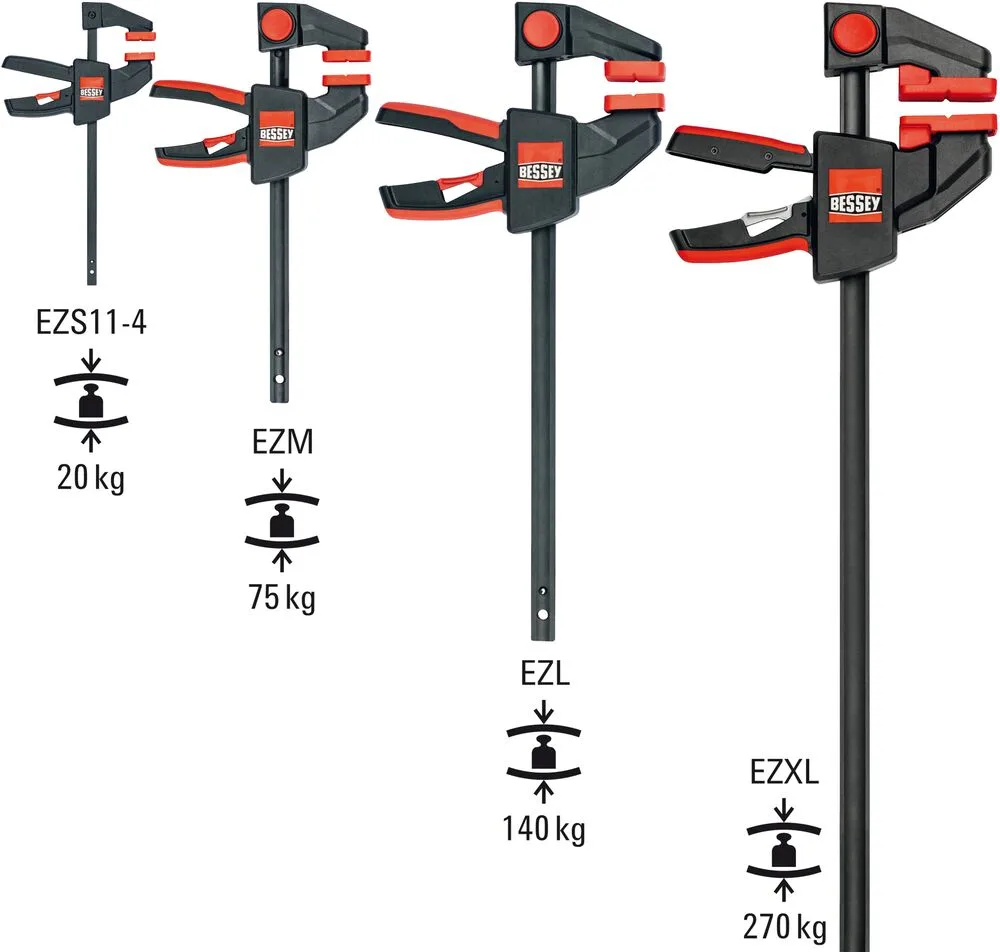

Upínací síla až do: 200 N / 20 kg (EZS11-4), 750 N / 75 kg (EZM), 1 400 N / 140 kg (EZL), 2 700 N / 270 kg (EZXL). | U svěrek EZM, EZL, EZXL možnost přestavby z upínání na rozpírání bez použití dalšího nářadí, pouhým stisknutím uvolňovacího tlačítka pevného ramene | Ergonomicky tvarované dvoukomponentní plastové rukojeti s mechanismem posuvu a uvolňovacím tlačítkem za vodící tyčí | Měkké ochranné krytky s křížovým prizmatem, pro šetrné a bezpečné upínání kulatých i hranatých profilů | Jednoruční ovládání bez námahy
- Vhodné pro
- Citlivé materiály
Dřevo Plasty
Výhody produktu
- Upínací síla až do: 200 N / 20 kg (EZS11-4), 750 N / 75 kg (EZM), 1 400 N / 140 kg (EZL), 2 700 N / 270 kg (EZXL).
- U svěrek EZM, EZL, EZXL možnost přestavby z upínání na rozpírání bez použití dalšího nářadí, pouhým stisknutím uvolňovacího tlačítka pevného ramene
- Ergonomicky tvarované dvoukomponentní plastové rukojeti s mechanismem posuvu a uvolňovacím tlačítkem za vodící tyčí
- Měkké ochranné krytky s křížovým prizmatem, pro šetrné a bezpečné upínání kulatých i hranatých profilů
Popis produktu
Všestranné použití
Série jednoručních svěrek EZ nabízí řadu předností:
- k disposici jsou čtyři rozměrové varianty od 110 do 900 mm s upínací silou v rozmezí 200 N až 2 700 N
- křížové prizma krytek upínacích ramen umožňuje upnutí kulatých i hranatých profilů
- snadná přestavba svěrek z upínání na rozpínání je proveditelná bez použití nářadí, pouhým stisknutím uvolňovacího tlačítka pevného ramene
Praktický komfort

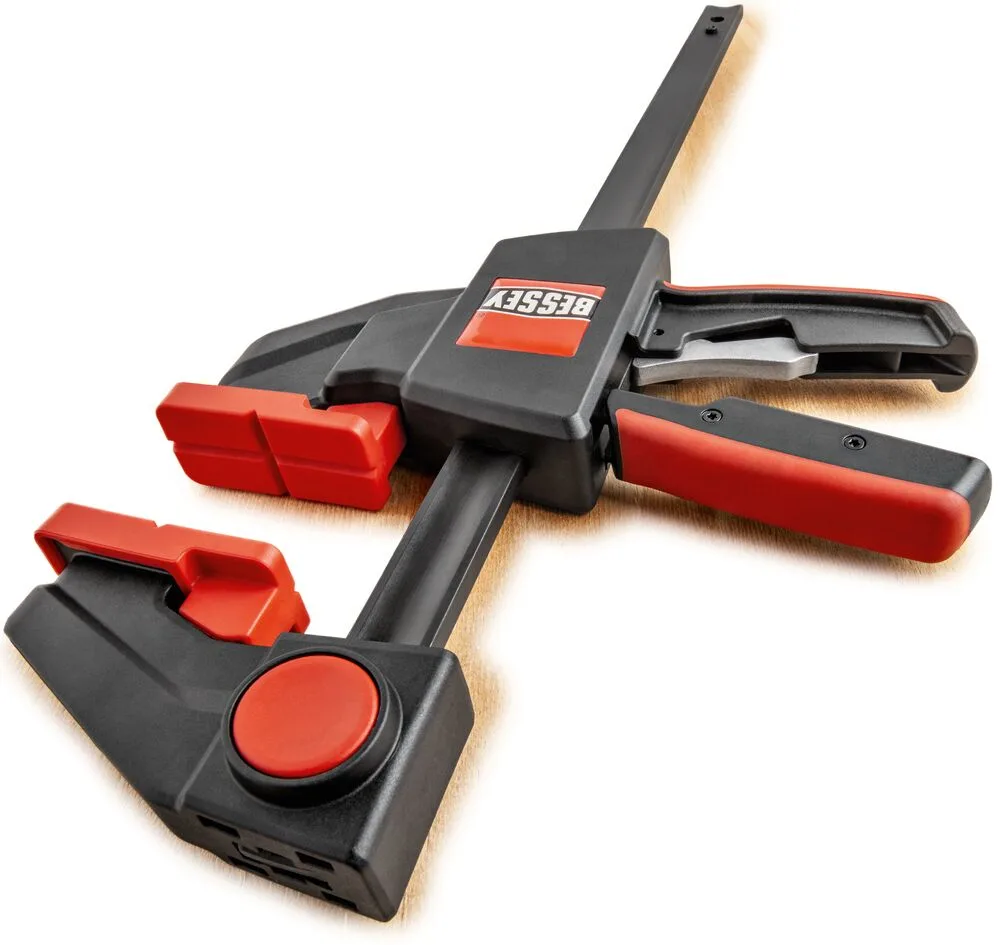

Sofistikovaná konstrukce svěrek je zárukou ergonomického zacházení:
- kvalitní plastová dvoukomponentní rukojeť s pákou posuvu je bezpečně ovladatelná z obou stran
- uvolňovací tlačítko, integrované v rukojeti, umožňuje povolení svěrky a rychlé přestavení kluzného ramene
Robustní design
Moderní vzhled v kombinaci s dlouhou životností:
- je použito kvalitních materiálů
- plastový kryt chrání mechanismus rukojeti před prachem a třískami.
Použití

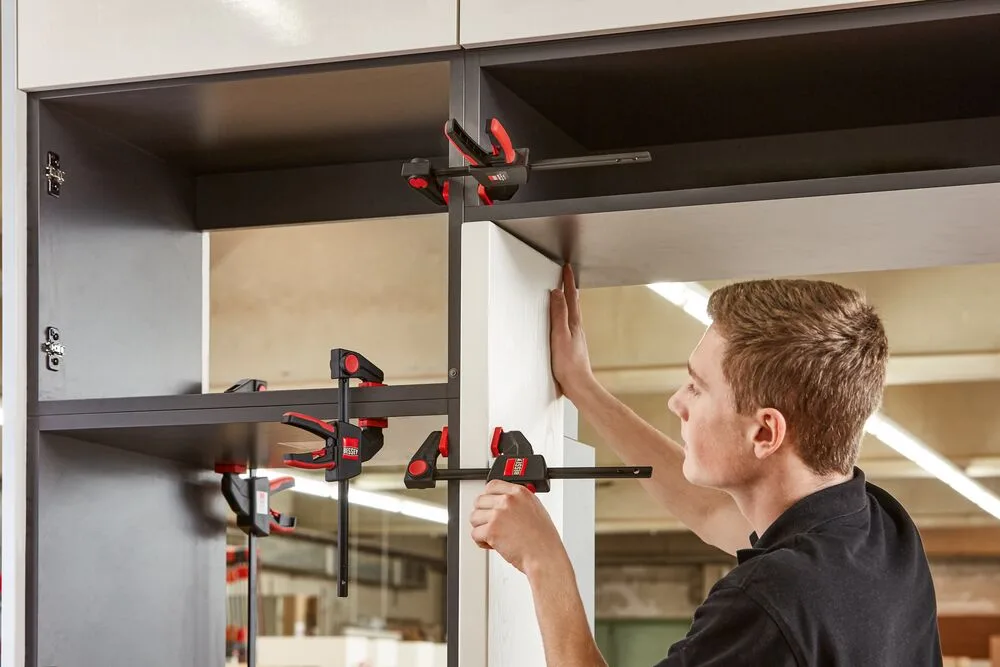

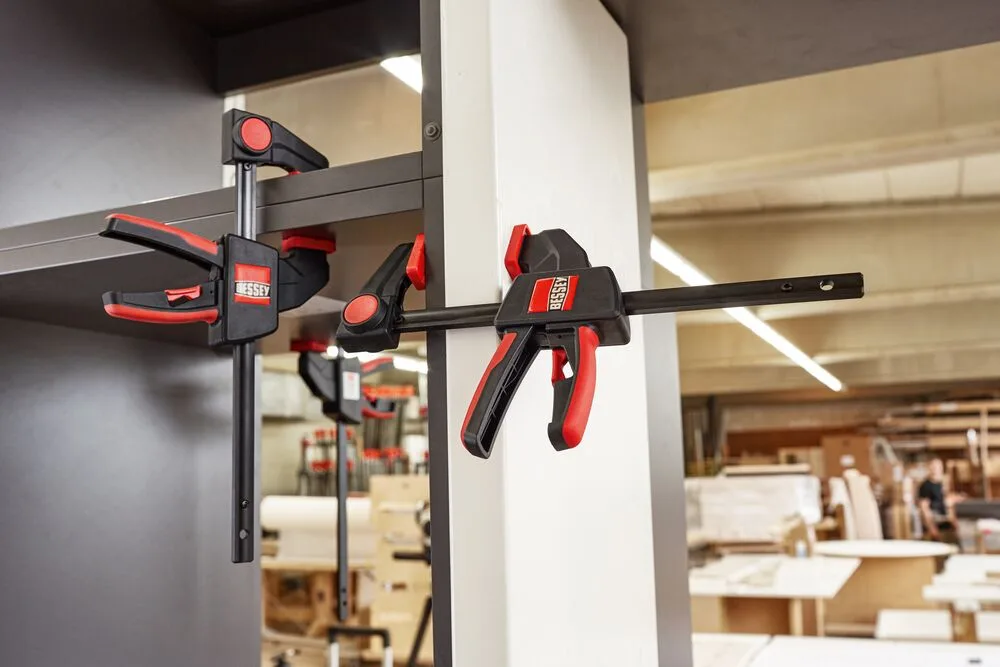

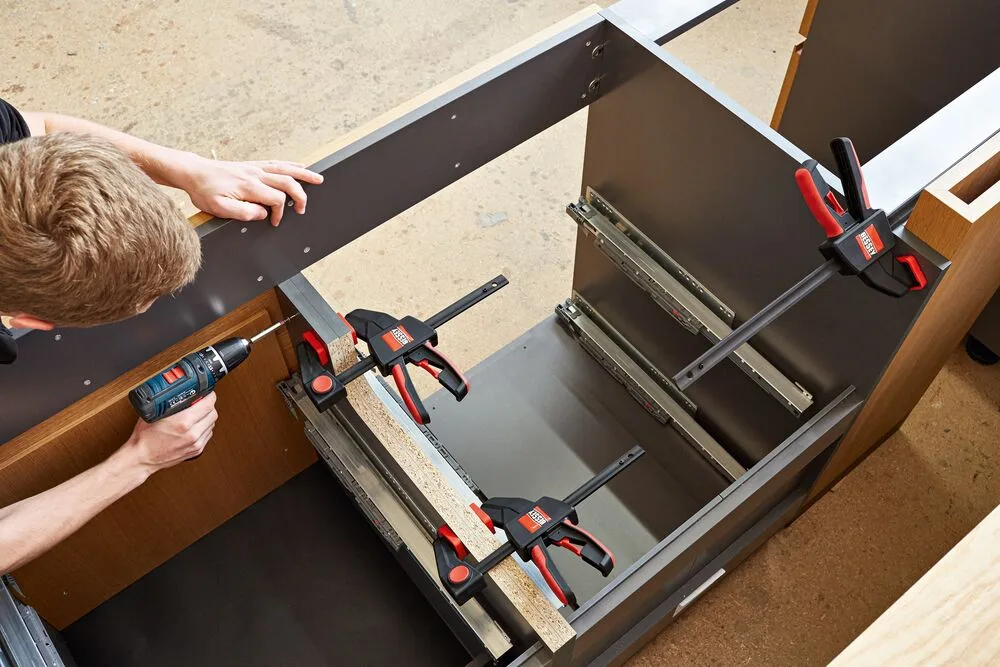

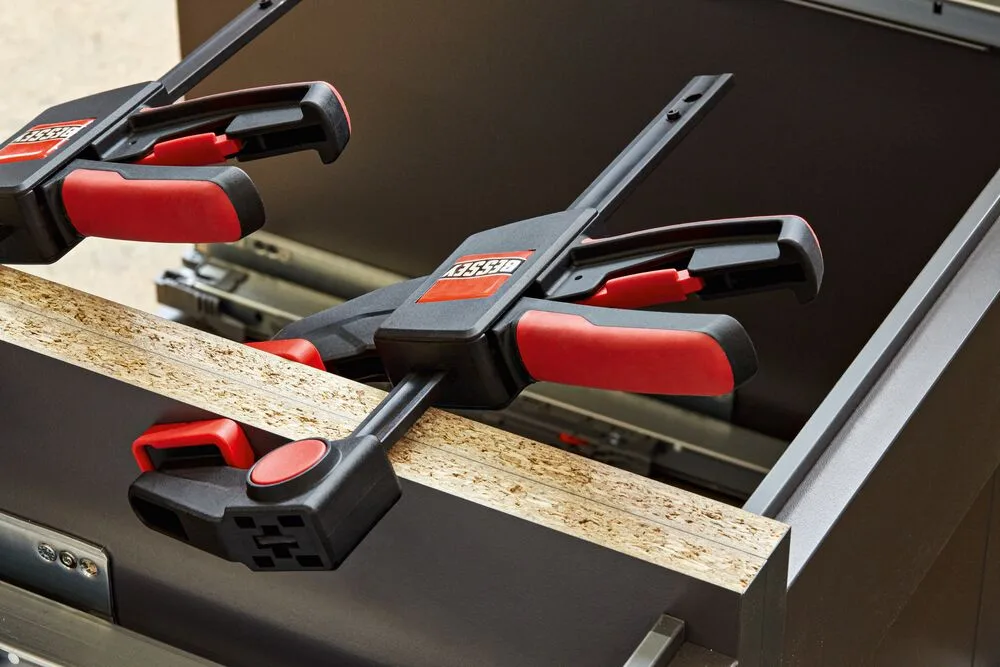

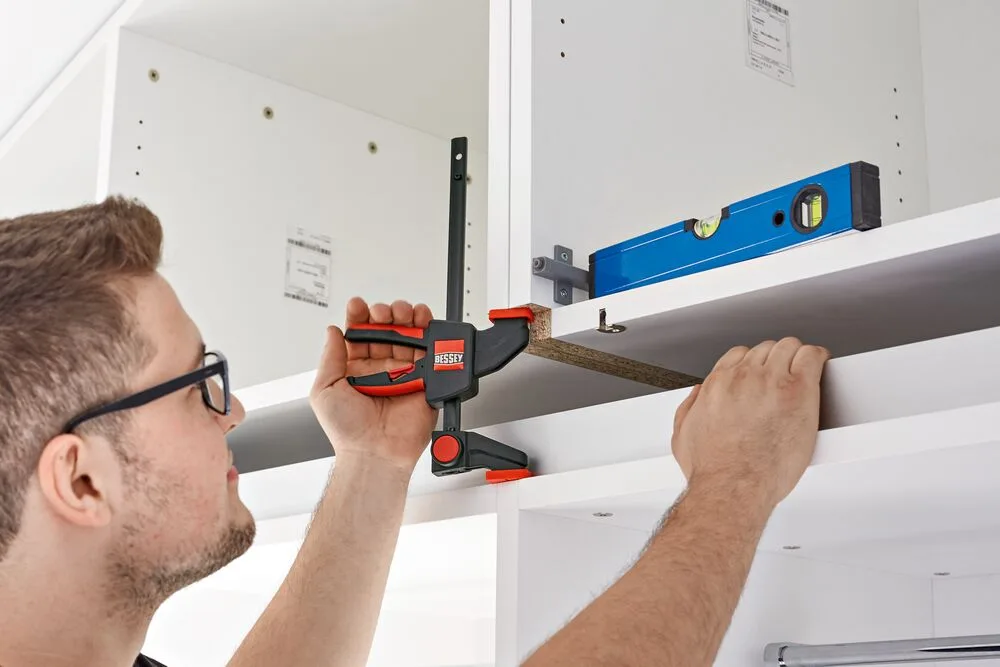

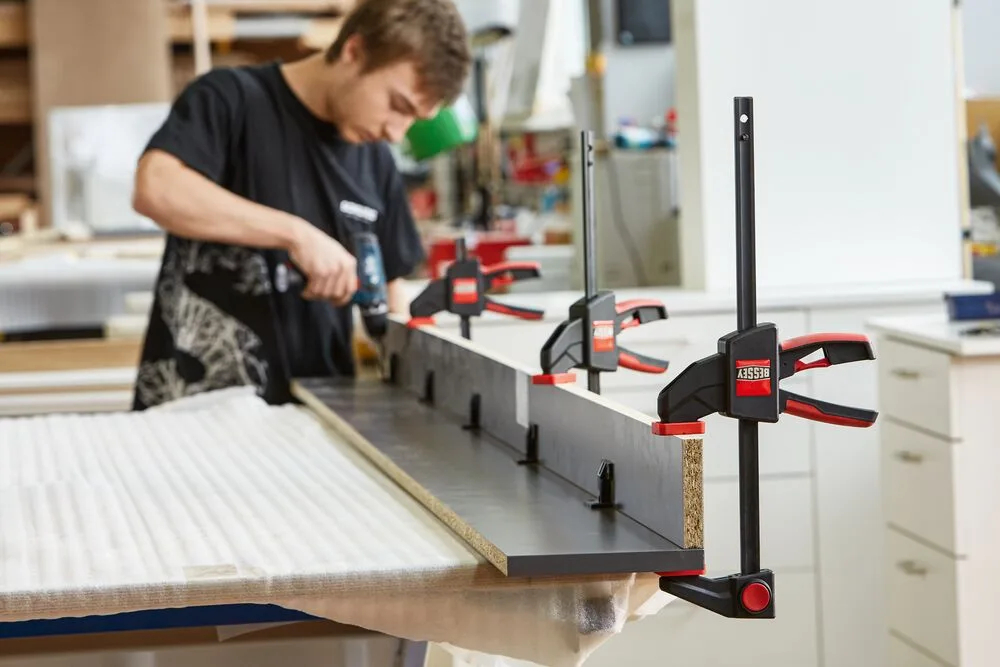

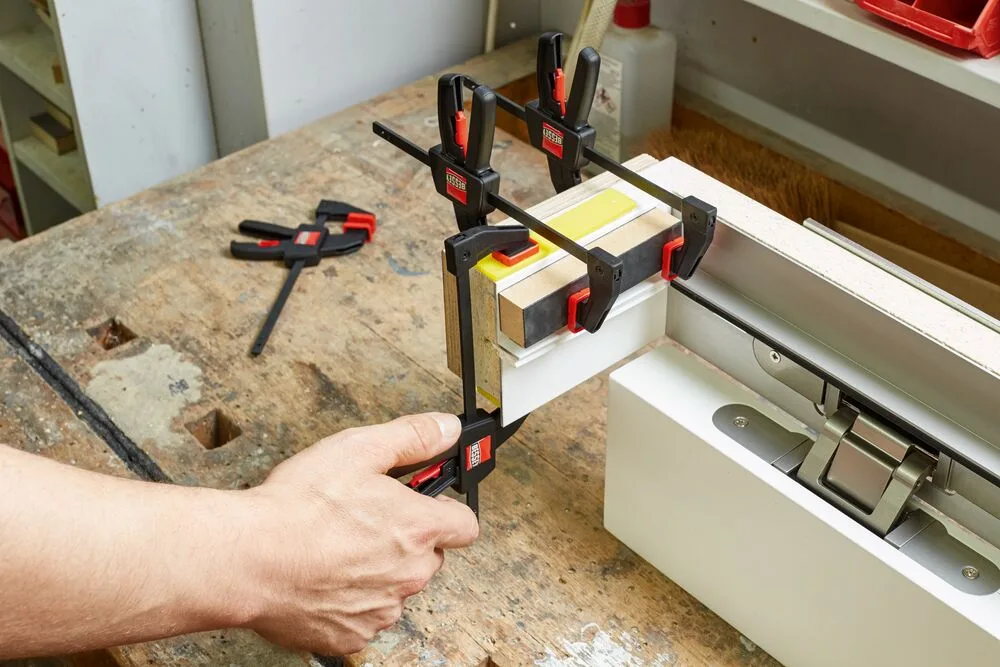

Truhlářské a nábytkářské práce

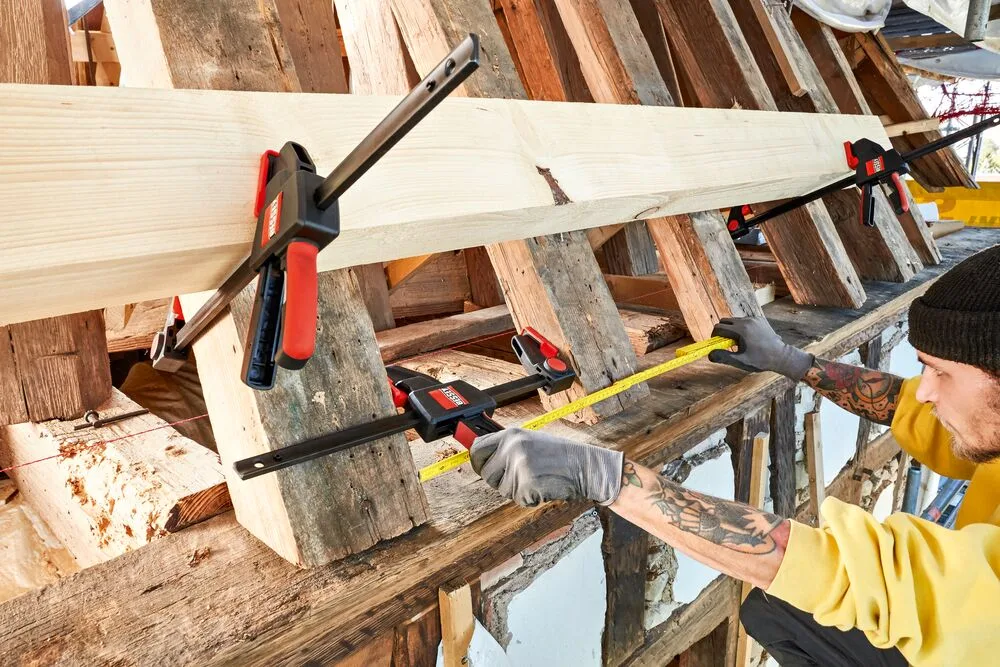

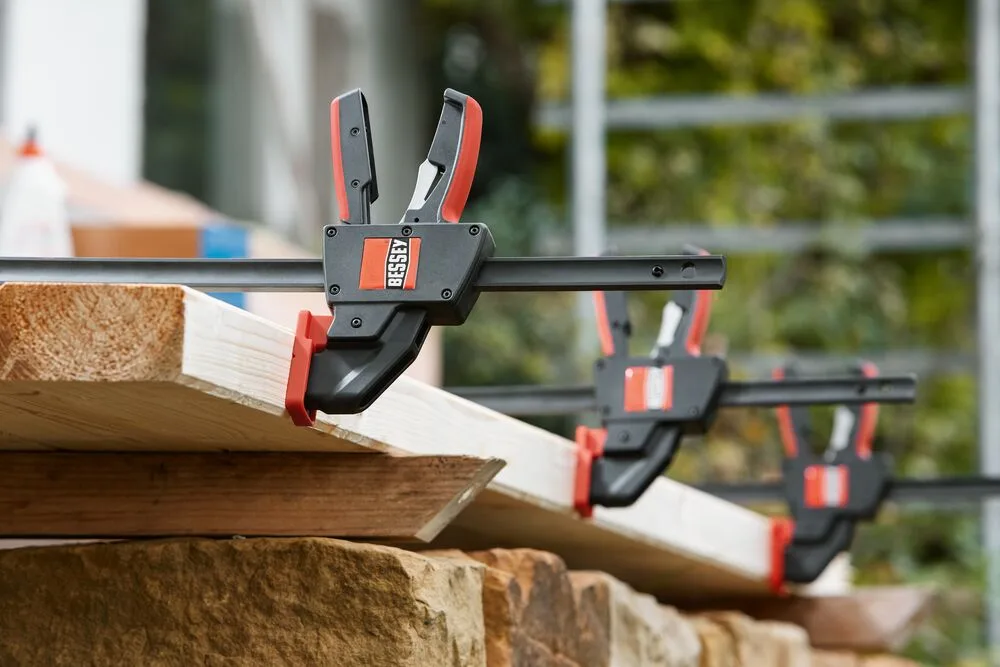

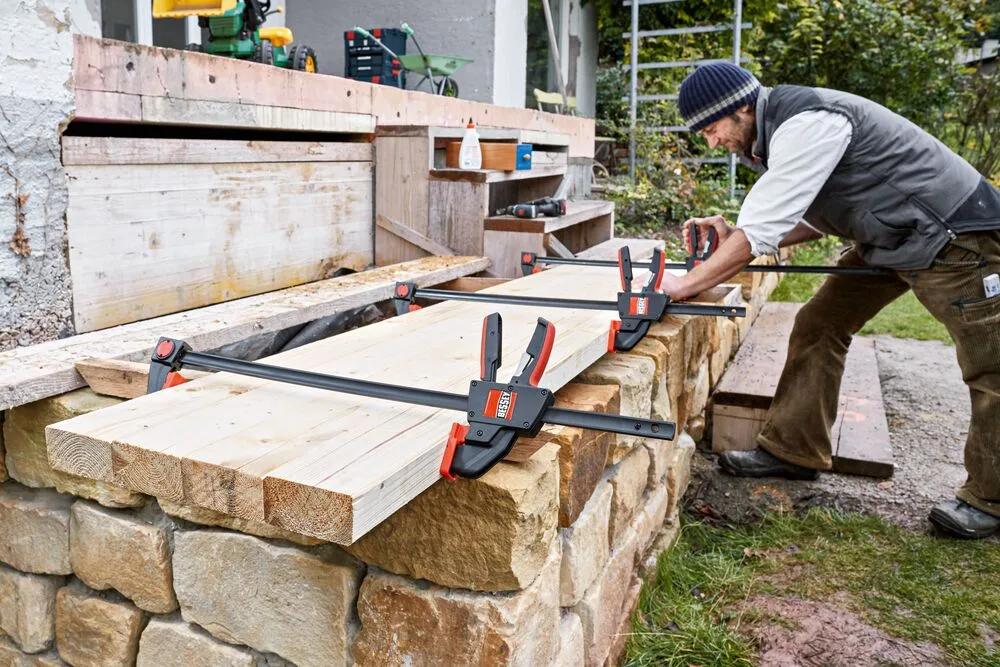

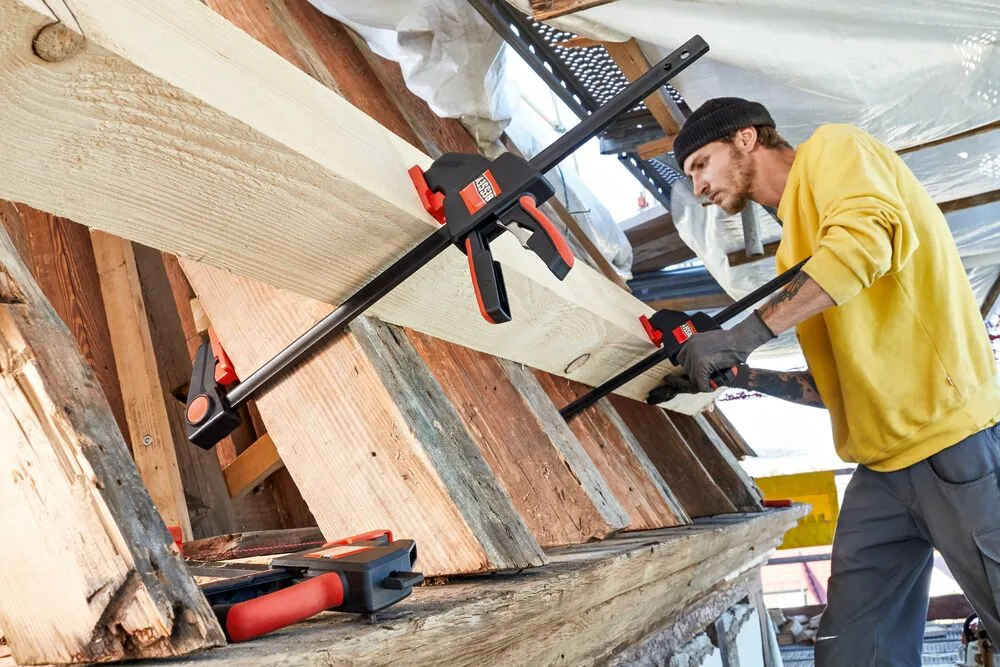

Tesařství a práce se dřevem
- Suchá výstavba

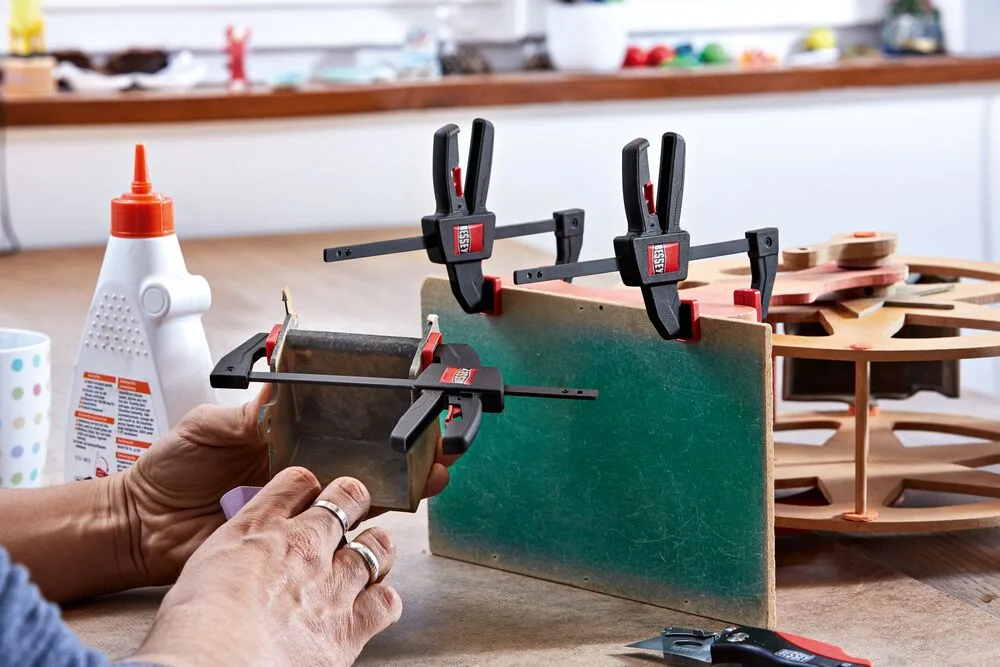

- DIY

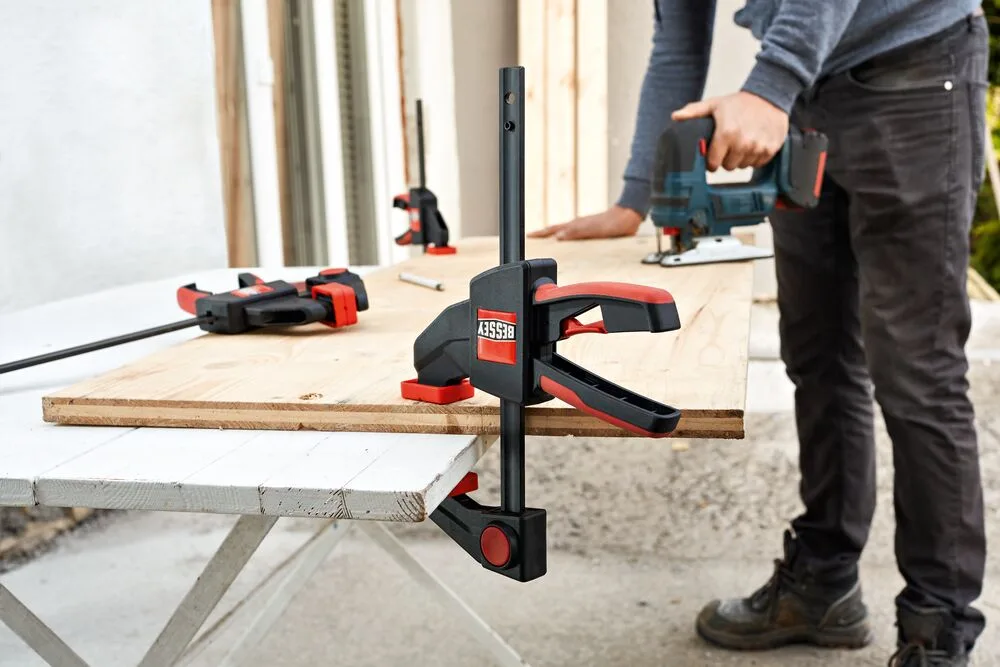

- Upnutí a rozpínání jednou rukou
Materiál a provedení
Horní a spodní část z vyztuženého plastu PA6
Kolejnice z tvrzené oceli, leštěná
- Páka z vyztuženého PA6 plastu
- Ochranné krytky z plastu
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- EZ
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant

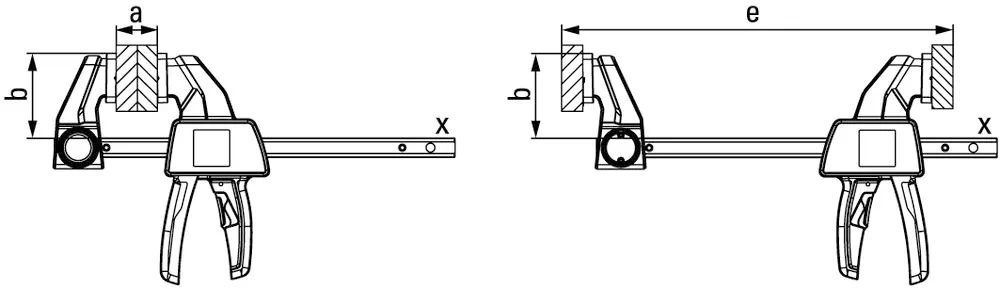

| Kód | Rozpětí (mm) | Vyložení (mm) | Rozpěrná šířka (mm) | Upínací síla (N) | Vodicí profilovaná tyč (mm) | Obsah | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|
| EZS11-4SET | 110 | 40 | 80–190 | 200 | 7x2,5 | 2 x EZS11-4 | 0,12 |
| EZM15-6 | 150 | 60 | 125–270 | 750 | 14x5 | – | 0,31 |
| EZM30-6 | 300 | 60 | 125–420 | 750 | 14x5 | – | 0,38 |
| EZL15-8 | 150 | 80 | 160–300 | 1400 | 18x5 | – | 0,615 |
| EZL30-8 | 300 | 80 | 160–450 | 1400 | 18x5 | – | 0,703 |
| EZL45-8 | 450 | 80 | 160–500 | 1400 | 18x5 | – | 0,802 |
| EZL60-8 | 600 | 80 | 160–750 | 1400 | 18x5 | – | 0,898 |
| EZXL30-9 | 300 | 90 | 195–490 | 2700 | 22x8 | – | 1,24 |
| EZXL60-9 | 600 | 90 | 195–790 | 2700 | 22x8 | – | 1,57 |
| EZXL90-9 | 900 | 90 | 195–1090 | 2700 | 22x8 | – | 1,9 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
