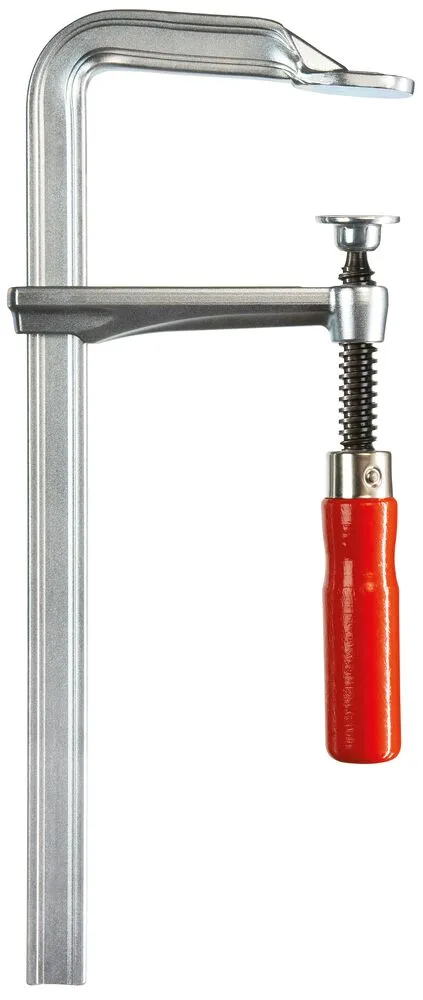

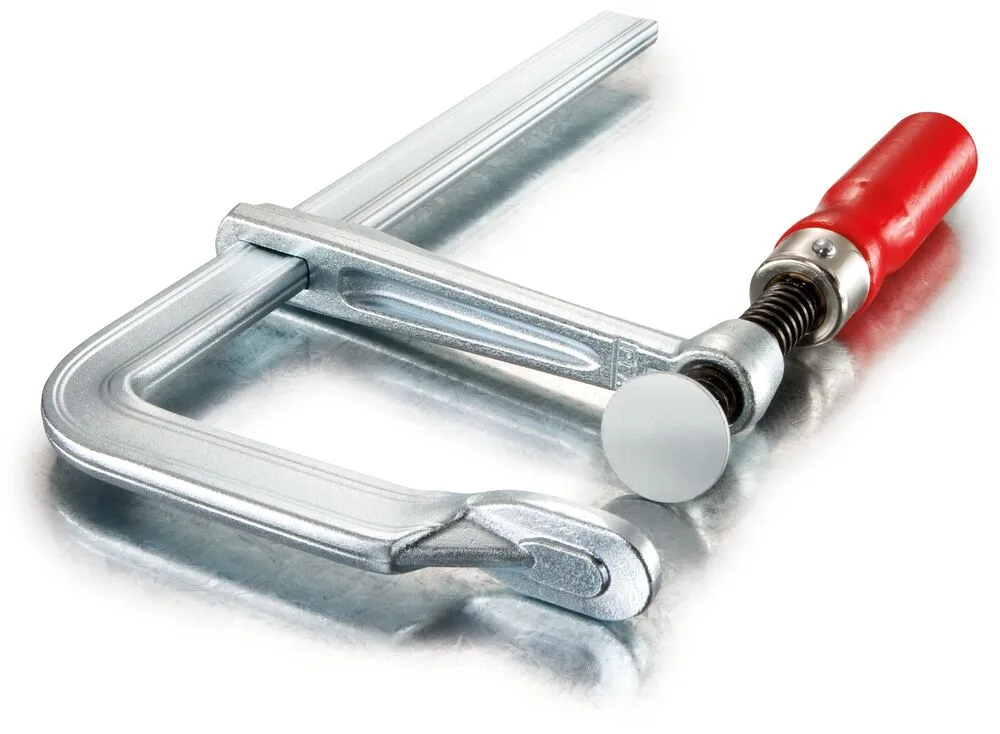

Celoocelové šroubové svěrky Celoocelová šroubová svěrka s dřevěnou rukojeť GZ
O 20 % vyšší upínací síla díky optimalizovanému profilu vodicí tyče | Nejvyšší bezpečnost díky lineárnímu přenosu síly u kluzného ramene | Upínací síla až 6 000 N | Zušlechtěné kluzné rameno a zušlechtěná vodící tyč s pevným ramenem zaručují pružné upínání | Ergonomicky tvarovaná rukojeť | Přítlačné destičky lze vyměnit bez použití nářadí (od vyložení 80 mm)
DřevoVýhody produktu
- O 20 % vyšší upínací síla díky optimalizovanému profilu vodicí tyče
- Nejvyšší bezpečnost díky lineárnímu přenosu síly u kluzného ramene
- Upínací síla až 6 000 N
- Zušlechtěné kluzné rameno a zušlechtěná vodící tyč s pevným ramenem zaručují pružné upínání
Popis produktu
Nejvyšší stabilita
Optimalizovaný tvar profilu Vám zaručuje vyšší nárůst upínací síly v kratším čase při vyšší stabilitě a bezpečnosti. Z jednoho kusu kované pevné rameno s vytvarovanou přítlačnou deskou je ze zušlechtěného a pozinkovaného materiálu, tudíž je vysoce zatížitelné a odolné vůči zkroucení.
Kované kluzné rameno
Kované kluzné rameno ze zušlechtěné oceli ve tvaru U zaručuje díky lineárnímu přenosu síly nejvyšší bezpečnost a snese vysoké zatížení. Můžete se na něj vždy spolehnout.
Výměnná přítlačná destička
Přítlačnou destičku vřetene, lze velmi snadno, rychle a hlavně bez dalšího nářadí vyměňovat. To přináší ještě více pracovního komfortu.
Vřeteno s lehkým chodem
Vřeteno má povrchovou ochrannou vrstvu, lichoběžníkový závit, zvláště lehký chod a nedochází u něj ke vzpříčení.
Použití

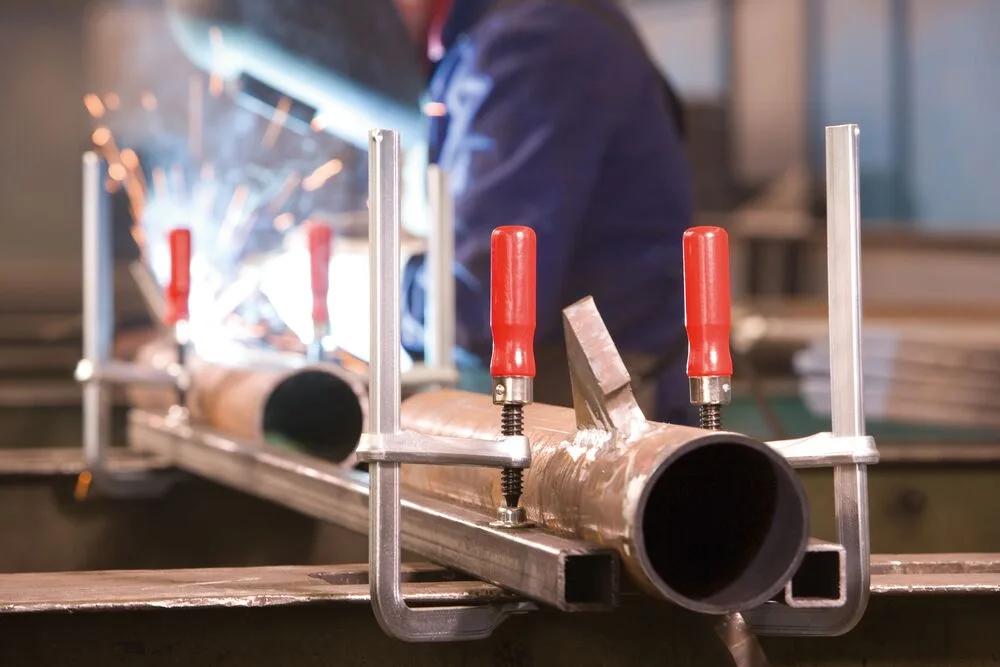

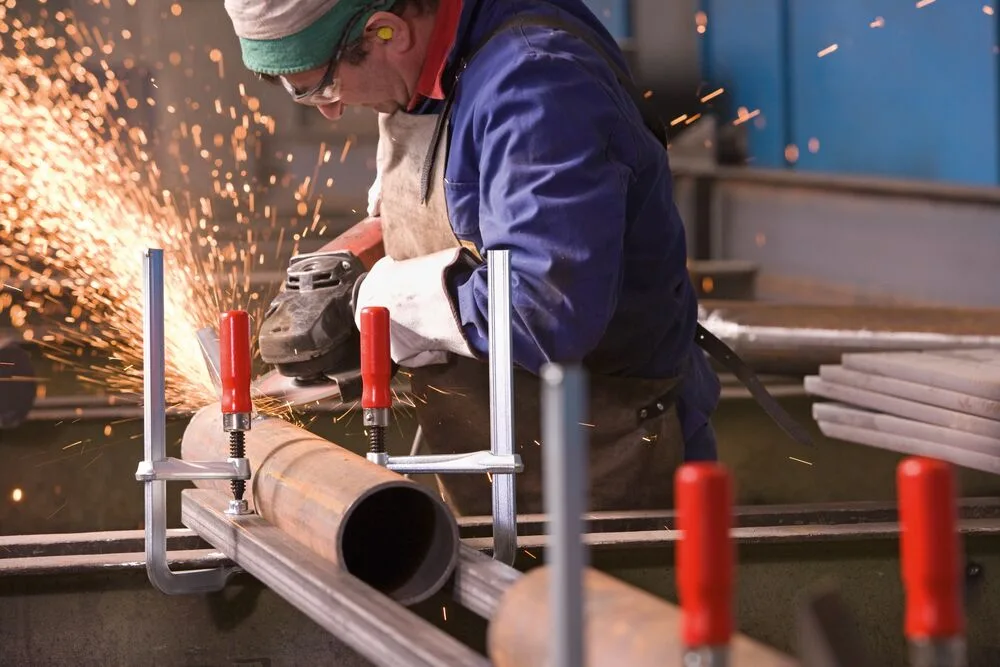

Kovovýroba

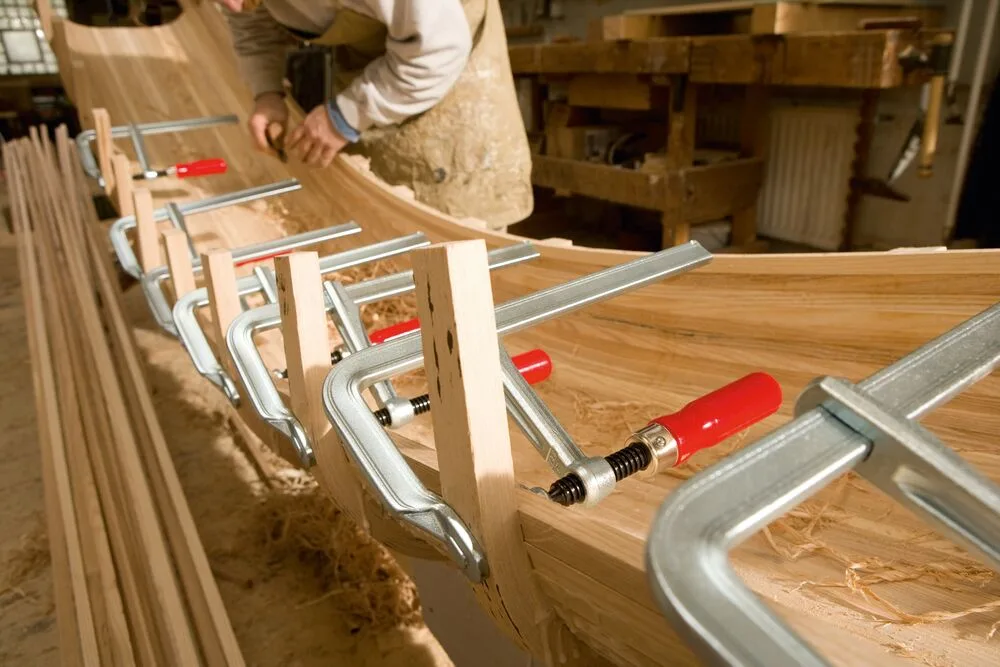

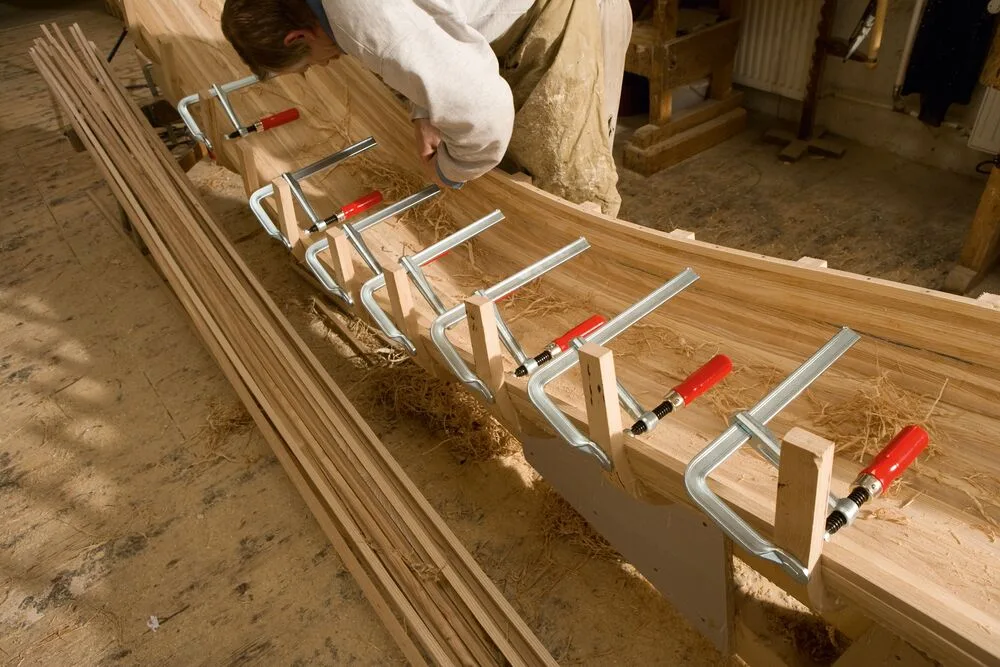

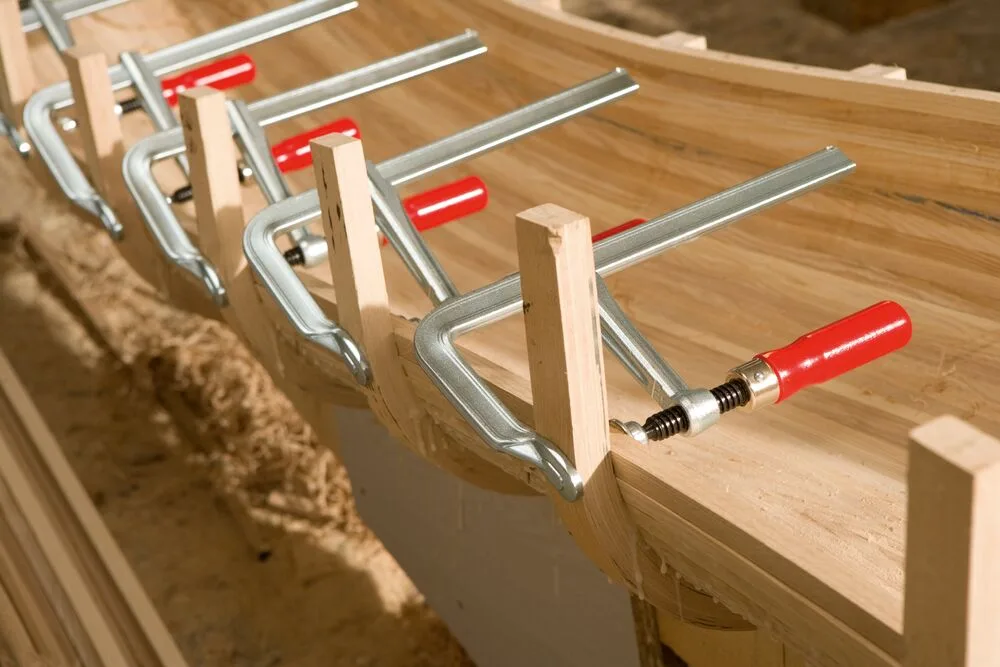

Truhlářské a nábytkářské práce
- Práce v interiéru
- DIY
- Zámečnické práce
- Pro pružné, elastické a silné upínání
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Rukojeť ze dřeva, vodní lak
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- GZ
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| GZ10 | 100 | 60 | 15x6 | 0,298 |
| GZ12 | 120 | 60 | 15x6 | 0,311 |
| GZ30-6 | 300 | 60 | 15x6 | 0,42 |
| GZ16 | 160 | 80 | 17,5x6,8 | 0,516 |
| GZ20 | 200 | 100 | 22x8,5 | 0,949 |
| GZ30-10 | 300 | 100 | 22x8,5 | 1,09 |
| GZ25 | 250 | 120 | 24,5x9,5 | 1,341 |
| GZ30-12 | 300 | 120 | 24,5x9,5 | 1,403 |
| GZ40-12 | 400 | 120 | 24,5x9,5 | 1,56 |
| GZ30 | 300 | 140 | 28x11 | 1,956 |
| GZ40 | 400 | 120 | 28x11 | 2,043 |
| GZ50 | 500 | 120 | 28x11 | 2,269 |
| GZ60 | 600 | 120 | 28x11 | 2,473 |
| GZ80 | 800 | 120 | 28x11 | 2,815 |
| GZ100 | 1000 | 120 | 28x11 | 3,224 |
| GZ125 | 1250 | 120 | 28x11 | 3,747 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
